ArtNet-LED-Dimmer CC4
119,00 €*
29 auf Lager
Lieferzeit: ab Lager (1Tag)
- Direkt vom Hersteller
- Versand innerhalb von 24h an Werktagen
-
Made in Germany -
Made in Europe - Technischer Support
PayPal
Jetzt kaufen und später bezahlen unterstützt von Paypal
SEPA Lastschrift unterstützt von Paypal
Rechnungskauf unterstützt von Paypal
Google Pay unterstützt von Paypal
Apple Pay unterstützt von Paypal
Kredit- oder Debitkarte unterstützt von Paypal
Bancontact unterstützt von Paypal
EPS unterstützt von Paypal
iDEAL unterstützt von Paypal
OXXO unterstützt von Paypal
Przelewy24 unterstützt von Paypal
BLIK unterstützt von Paypal
Multibanco unterstützt von Paypal
MyBank unterstützt von Paypal
Vorkasse
Nachnahme
Bar
Rechnung zzgl. Zahlungsfristverlängerungsgebühr
EC Kartenzahlung Zahlung bei Abholung
Kredit- oder Debitkarte bei Abholung Produktinformationen "ArtNet-LED-Dimmer CC4"
 ArtNet-LED-Dimmer CC4 |

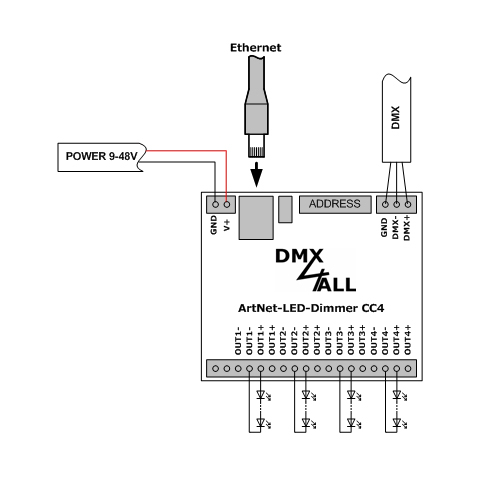

Der ArtNet-LED-Dimmer CC4 ist für das Ansteuern von LEDs
mit Konstantstrom ausgelegt und arbeitet mit bis zu 48V.

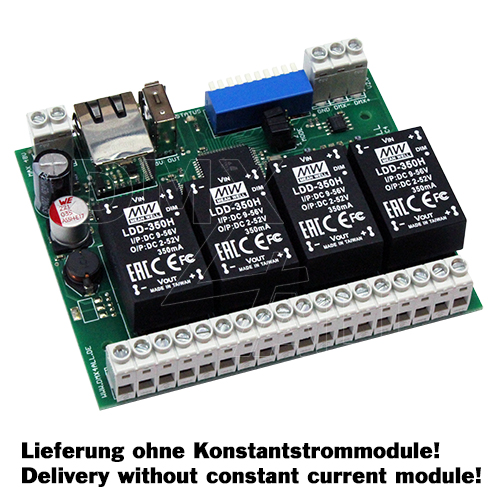

4 Ausgänge mit wählbaren Konstantstrom-Modulen
Es stehen verschiedene Konstantstrom-Module mit verschiedenen Ausgangsströmen zum Aufstecken zur Verfügung.
Die Konstantstrom-Module sind als Zubehör erhältlich und nicht im Lieferumfang enthalten.
Für Spannungen von 12V bis zu 48V
Der ArtNet-LED-Dimmer CC4 arbeitet mit Versorgungsspannungen von 12V bis zu 48V.
DMX oder Art-Net™
Der ArtNet-LED-Dimmer CC4 kann optional per DMX oder Art-Net (DMX over Ethernet)
angesteuert werden. Welches Signal Vorrang hat ist einstellbar.
DMX-FAIL Funktion
Eine DMX-FAIL Funktion, die optional aktiviert werden kann, lässt den eingestellten
Zustand bei einem Ausfall des DMX-Signals unverändert, schaltet den Ausgang AUS (0%) oder EIN (100%).
Abschaltbare LED-Anzeigen
Die LED-Anzeigen am ArtNet-LED-Dimmer CC4 sind per
ArtNet-Command (AcLedMute) oder zeitgesteuert abschaltbar.
Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.
10 benutzerdefinierte Farbwechsel/Programme
Der ArtNet-LED-Dimmer CC4 bietet 10 benutzerdefinierte Farbwechsel.
Diese können über den Webbrowser oder über die Android App „DMX4ALL Remote“ erstellt werden.
Testfunktion für Servicezwecke
Über das Webinterface können die einzelnen Ausgänge für Test- und Service-Zwecke eingeschaltet
werden. Somit kann ohne externe Ansteuerung jeder Ausgang einzeln überprüft werden.
Einfache Konfiguration
Eine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und
unkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,
ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone
oder Tablet aus möglich.
Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App
kostenlos zur Verfügung. Damit können Sie die Netzwerkeinstellungen unverändert lassen und
können so die IP problemlos konfigurieren.
Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der ArtNet-LED-Dimmer CC4 eine Firmware-Update-Funktion.
Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!
| Technische Daten |
| Power supply: | 9-48V DC / 150mA@12V; 80mA/24V; 60mA@48V (ohne LED-Treiber) |
| Ethernet: | RJ45 (Art-Net™) |
| DMX: | 3poliger Schraubanschluss |
| DMX-Kanäle | 4 Kanäle (ohne Masterdimmer) |
| 5 Kanäle (mit Masterdimmer) | |
| DMX-FAIL: | HOLD / ALL OFF / ALL ON |
| Masterdimmer: | aktivierbar |
| Ausgang: | 4 strombegrenzte dimmbare LED-Ausgänge (8 Bit) |
| (Ausgangsstrom ist abhängig vom verwendeten Konstantstrom-Modul.) | |
| PWM-Frequenz: | 244 Hz |
| USB-Anschluss: | 5V / 500mA |
| zur Spannungsversorgung externer Geräte (z.B. WLAN-Bridge) | |
| Abmessungen: | 99mm x 82mm |
| Konstantstrom-Module: | Konstantstrom LED-Treiber LDD-H |
| (als Zubehör erhältlich) | Konstantstrom LED-Treiber NLDD-H |
| Produkt Downloads |
