 DIY-Board 700 |

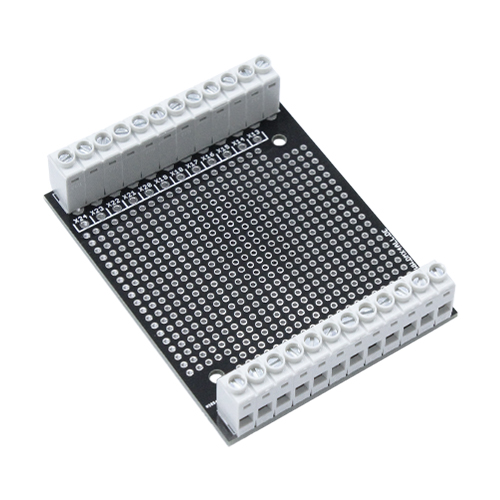

Mit dem DIY-Board 700 können eigene Schaltungen wie z.B. Sicherungsplatinen realisiert werden.
Das DIY-Board dient als universelle Leiterplatte und kann nach
Belieben mit Komponenten und Verbindungen bestückt werden.
Die Löcher der Lochrasterfläche sind im RM2,54 das bedeutet im 2,54mm Raster angeordnet.
Um Kabel mit den auf dem Board verbauten Komponenten zu verbinden,
können bei Bedarf die beiliegenden Schraubklemmen in die dafür vorgesehenen Bohrungen
eingelötet werden (ober- bzw. unterhalb der X1-X24 Beschriftung am Leiterkartenrad).
Die beschrifteten Kontakte X1-X24 sind dann mit den danebenliegenden Schraubklemm-Kontakten verbunden.
Die Größe des Boards erlaubt die Montage in einem Hutschienengehäuse 700 (als Zubehör erhältlich).
| Technische Daten |
| Abmessungen: | 82mm x 64,2mm |
| Leiterkartendicke: | 1,6mm |
| Leiterkartenfarbe: | Schwarz |
| Kupferdicke: | 35um |
| Material: | FR-4 |
| Rastermaß: | RM 2,54 (2,54mm) |
| Lochdurchmesser: | 1mm |
| Ausführung: | Punktraster, zweiseitig, durchkontaktiert und bleifrei |
