DMX-LED-Dimmer XS3
44,99 €*
Inhalt:
1 Stck.
18 auf Lager.
angezeigt werden und Zahlungseingang per PayPal vorrausgesetzt.
Versand nur werktags von Montag bis Freitag (bis 13:00 Uhr) (nicht am Samstag, Sonntag und Feiertag).
Lieferzeit: 1 Tag
Produktnummer:
90-3373
Hersteller:
DMX4ALL GmbH
Hersteller-Nr.:
90-3373
Gewicht:
0,1 kg
Lieferzeit:
1 Tag
Unsere Vorteile
- Direkt vom Hersteller
- Versand innerhalb von 24h
- Made in Germany
- Technischer Support
Unsere Zahlungsarten:
Produktinformationen "DMX-LED-Dimmer XS3"

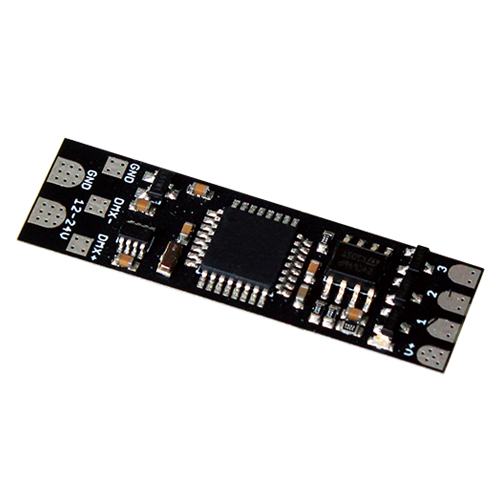

 DMX-LED-Dimmer XS3 |
Der DMX-LED-Dimmer XS3 ist für die Ansteuerung von RGB oder
einfarbigen LED-Stripes mit 12V oder 24V vorgesehen.
3 Ausgänge
Der DMX-LED-Dimmer XS3 hat drei Ausgänge, an denen LEDs angeschlossen werden können.
Alle Ausgänge sind gleich ausgeführt, sodass einfarbige oder RGB LEDs angeschlossen werden können.
High Power Ausgänge
Die Ausgänge können einen Strom von je bis zu 2A treiben.
Somit ergibt sich eine maximale Gesamtlast von 72W (12V) / 144W (24V).
0% bis 100% dimmbar
Die angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.
Für Spannungen von 12V bis zu 24V
Der DMX-LED-Dimmer XS3 arbeitet mit Versorgungsspannungen von 12V bis zu 24V.
DMX-FAIL Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal
den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
DMX-Masterdimmer
Optional kann ein weiterer DMX-Kanal als Masterdimmer (alle Ausgänge) verwendet werden.
RDM Unterstützung
Der DMX-LED-Dimmer XS3 erlaubt die Konfiguration per RDM über DMX.
Alle Parameter sind mit dem RDM-Configurator einstellbar.
StandAlone-Funktion
Der DMX-LED-Dimmer XS3 verfügt über eine vom Benutzer programmierbare
StandAlone-Funktion, welche ein internes Programm wiedergeben kann.
LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.
| Technische Daten |
| Spannungsversorgung: | 12-24V DC |
| 50mA (ohne angeschlossene LED-Last) | |
| LED-Spannung: | 12-24V DC (keine AC Spannung!) |
| Protokoll: | DMX512 |
| RDM | |
| DMX-Kanäle: | 3 / 4 / 5 Kanäle je nach Personality |
| DMX-FAIL: | Hold / 0%-100% / Stand-Alone |
| Ausgang: | 3 PWM-Signale mit 8 Bit Auflösung |
| gemeinsame Versorgungsspannung | |
| Ausgangsstrom: | max. 2A je Ausgang |
| max. 6A in Summe über alle Ausgänge | |
| Ausgangsleistung: | 3x 24W (12V) / 3x 48W (24V) |
| PWM-Frequenz: | 244 Hz |
| StandAlone-Funktion: | Benutzerdefiniertes Lichtprogramm |
| Abmessungen: | 12mm x 40 mm |
| Produkt Downloads |
Hersteller "DMX4ALL GmbH"
Wir bieten
professional space with a human face
Die DMX4ALL GmbH ist ein Ingenieurbüro mit dem Produktschwerpunkt der Licht- und Steuerungs-
technik basierend auf dem ARTNET,DMX512 und RDM Protokoll. Der Familienbetrieb entwickelt und produziert seit 2004
elektronische Schaltungen für Clubs, Bühne und Beleuchtung. Die Produktpalette ist mit den Bedürfnissen
der Kunden gewachsen und reicht heute vom einfachen DMX-Dekoder über verschiedene Abspieler
und ArtNet PoE Interfaces bis hin zu modernen LED-Dimmern Stepper und innovativen LED Pixel-Kontrollern.
professional space with a human face
Die DMX4ALL GmbH ist ein Ingenieurbüro mit dem Produktschwerpunkt der Licht- und Steuerungs-
technik basierend auf dem ARTNET,DMX512 und RDM Protokoll. Der Familienbetrieb entwickelt und produziert seit 2004
elektronische Schaltungen für Clubs, Bühne und Beleuchtung. Die Produktpalette ist mit den Bedürfnissen
der Kunden gewachsen und reicht heute vom einfachen DMX-Dekoder über verschiedene Abspieler
und ArtNet PoE Interfaces bis hin zu modernen LED-Dimmern Stepper und innovativen LED Pixel-Kontrollern.
Weiterführende Links des Herstellers
Zu diesem Produkt empfehlen wir Ihnen:
LED-Stripe RGB 12V 5m 60WS
89,00 €*
LED-Stripe RGB 12V 5m 60WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Rot / Grün / BlauBestückt mit 300 RGB SMD-LEDs auf 5m Stripe Technische Daten Spannungsversorgung:12V DC / Gemeinsame Anode (+)Leistung:max. 14,4 W/mLED Typ:SMD5050 R:500-650MCD G:1200-1350MCD B:350-500MCDAbstrahlwinkel je LED120°Ausführung:Selbstklebende Rückseite 300x RGB LED (60LEDs/m) Teilbar alle 3 LEDs / 5cm Lieferung auf KunststoffspuleLänge:5mBreite:10mm
Produktnummer:
52-0529
Lieferzeit: 1 Tag
LED-Stripe RGB 24V 5m 30WS
69,50 €*
LED-Stripe RGB 24V 5m 30WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Rot / Grün / BlauBestückt mit 150 RGB SMD-LEDs auf 5m Stripe Technische Daten Spannungsversorgung:24V DC / Gemeinsame Anode (+) Leistung:max. 7,2 W/m LED Typ:SMD5050 Abstrahlwinkel je LED120° Ausführung:Selbstklebende Rückseite 150x RGB LED (30LEDs/m) Teilbar alle 3 LEDs / 10cm Lieferung auf Kunststoffspule Länge:5m Breite:10mm
Produktnummer:
52-0520
Lieferzeit: 1 Tag
LED-Stripe RGBA 24V 5m 60WS
89,00 €*
LED-Stripe RGBA 24V 5m 60WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Rot / Grün / Blau / Amber in einer LED !!!Bestückt mit 300 RGBA SMD-LEDs auf 5m. Technische Daten Spannungsversorgung:24V DC / Gemeinsame Anode (PLUS) Leistung:max. 19,2 W/m LED Typ:SMD5050 RGBA Abstrahlwinkel je LED120° Ausführung:Selbstklebende Rückseite 300x RGBA LED (60LEDs/m) Teilbar alle 6 LEDs / 10cm Lieferung auf Kunststoffspule Länge / Breite:5m / 12mm
Produktnummer:
52-0543
Lieferzeit: 1 Tag
LED-Stripe RGBW 24V 5m 60WS
89,00 €*
LED-Stripe RGBW 24V 5m 60WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Rot / Grün / Blau / Kaltweiß in einer LED (4-in-1) !!!Bestückt mit 300 RGBW SMD-LEDs auf 5m. Technische Daten Spannungsversorgung:24V DC / Gemeinsame Anode (+) max. Leistung:19,2 W/m LED Typ:SMD5050 RGBW (4-in-1) CCT:6000-6500K Abstrahlwinkel je LED120° Ausführung:Selbstklebende Rückseite 300x RGBW LED (60 LEDs/m) Teilbar alle 6 LEDs / 10cm Lieferung auf Kunststoffspule Länge / Breite:5m / 12mm
Produktnummer:
52-0541
Lieferzeit: 1 Tag
LED-Stripe RGBWW 24V 5m 60WS
99,00 €*
LED-Stripe RGBWW 24V 5m 60WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Rot / Grün / Blau / Warmweiß in einer LED (4-in-1) !!!Bestückt mit 300 RGBWW SMD-LEDs auf 5m. Technische Daten Spannungsversorgung:24V DC / Gemeinsame Anode (+) max. Leistung:19,2 W/m LED Typ:SMD5050 RGBWW (4-in-1) CCT:2800-3200K Abstrahlwinkel je LED120° Ausführung:Selbstklebende Rückseite 300x RGBWW LED (60 LEDs/m) Teilbar alle 6 LEDs / 10cm Lieferung auf Kunststoffspule Länge / Breite:5m / 12mm
Produktnummer:
52-0542
Lieferzeit: 1 Tag
LED-Stripe WHITE 2800-3200K 12V 5m 60WS
68,43 €*
LED-Stripe WHITE 2800-3200K 12V 5m 60WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Warm-Weiß - Bestückt mit 300 3Chip SMD-LEDs Technische Daten Spannungsversorgung:12V= Stromaufnahme:bis zu 6A Leistung pro Meter:14,4W Farbe:Warm-Weiß Abstrahlwinkel je LED120° Lumen pro LED:10-15 Ausführung:Selbstklebende Rückseite 300x SMD LED (SMD5050) Teilbar alle 3 LEDs / 5cm Lieferung auf Kunststoffspule Länge:5m Breite:10mm
Produktnummer:
52-0552
Lieferzeit: 1 Tag
LED-Stripe WHITE 8000-10000K 12V 5m 60WS
68,43 €*
LED-Stripe WHITE 8000-10000K 12V 5m 60WSEinfache Installation durch optimale Flexibilität und selbstklebende Rückseite, die auf fast jeder Oberfläche haftet.Ideal für Raum- und Dekorationsbeleuchtung.Wegen der geringen Abmessungen ist ein Einsatz auch dort möglich, wo übliche Standard-Leuchtmittel nicht verwendet werden können.Farbe: Weiß - Bestückt mit 300 3Chip SMD-LEDs Technische Daten Spannungsversorgung:12V= Stromaufnahme:bis zu 6A Leistung pro Meter:14,4W Farbe:Weiß Abstrahlwinkel je LED120° Lumen pro LED:10-15 Ausführung:Selbstklebende Rückseite 300x SMD LED (SMD5050) Teilbar alle 3 LEDs / 5cm Lieferung auf Kunststoffspule Länge:5m Breite:10mm
Produktnummer:
52-0551
Lieferzeit: 1 Tag
DMX STAGE-PROFI 1.1 RDM (XLR3)
221,89 €*
DMX STAGE-PROFI 1.1 RDM (XLR3)Der DMX STAGE-PROFI 1.1 RDM ist ein kompaktes bidirektionales Art-Net™ (DMX über Ethernet) Interface,welches für Art-Net™/ TPM2 / USB zu DMX / sACN zu DMX / RDM oder DMX zu Art-Net™ verwendet werden kann.Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.Umschaltbare DMX-RichtungDie DMX-Richtung kann je nach Verwendung umgeschaltet werden.Einstellbare DMX-FramerateIm DMX-OUTPUT-Mode ist auch die DMX-Framerate einstellbar, sodass dieses Interface zu "langsamen" DMX-Geräten kompatibel ist.RDM über Art-Net™Unterstützt RDM über Art-Net™, welches es ermöglicht angeschlossene RDM-Geräteper Art-Net™ mit einer entsprechenden Software zu konfigurieren.Abschaltbare LED-AnzeigenDie LED-Anzeigen am DMX STAGE-PROFI 1.1 RDM sind per Art-Net™-Command (AcLedMute) oder zeitgesteuert abschaltbar.Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.DHCPDer DMX STAGE-PROFI 1.1 RDM verfügt über eine DHCP-Funktion zur automatischen Adressierung im Netzwerk.Interne Stand-Alone Programme Die internen Programme machen den DMX STAGE-PROFI 1.1 RDM zu einem Stand-Alone-Gerät. Das Aufrufen der Programmeist über das Webinterface sowie beim Einschalten des Geräts oder beim Ausbleiben von Art-Net™-Daten möglich.Einfache Webbrowser-KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und unkomplizierte Einstellung aller Parameter.Es wird keine spezielle Software benötigt, ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.DMX-Monitor Der DMX-Monitor ist über die Weboberfläche verfügbar. Somit können ohne weitere Softwaredie aktuellen DMX-Werte gleichzeitig angezeigt und überprüft werden.DMX-Fader Der DMX-Fader ist über die Weboberfläche verfügbar. Dadurch können auszugebende DMX-Werteohne weitere Software eingestellt werden.Leichte Netzwerk-KonfigurationZur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App kostenlos zur Verfügung.Damit können Sie die Netztwerkeinstellungen unverändert lassen und können so die IP problemlos konfigurieren.Hochwertige und kompakte AusführungDas DMX STAGE-PROFI 1.1 RDM ist mit einem 3-poligen Neutrik-XLR-Anschluss in Metallausführung und einem kompakten Aluminium-Gehäuse ausgeführt.Art-Net™ Merge-FunktionZwei Art-Net™-Quellen werden per LTP (Latest) oder HTP (Highest) auf den DMX-Ausgang zusammengeführt ausgegeben.Kombinierbar mit WiFi-KomponentenIn Verbindung mit einer WLAN-Bridge kann das DMX STAGE-PROFI 1.1 RDM auch in WLAN-Netze integriert werden.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet das DMX STAGE-PROFI 1.1 RDM eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!DMX4ALL Kommunikations-SchnittstelleDas DMX STAGE-PROFI 1.1 RDM verfügt über eine weitere Kommunikations-Schnittstelle, die die DMX4ALL-Commands über TCP oder UDP verwendet. Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.Technische DatenSpannungsversorgung:5V DC über beiliegendes externes NetzteilAnschlüsse:RJ45 EthernetUSB Mini-BNeutrik® XLR3Ethernet:10 Mbit/s | 100 Mbit/sDMX:Einstellbar:- 512 Kanäle OUT- 512 Kanäle INDMX-Framerate:Einstellbar (5 - 44 fps)RDM:RDM über Art-Net™ (ein-/ausschaltbar)ArtDmx Fail:(DMX-OUT)HOLD last dataCLEAR all to 0%SET all to 100%NO OUTPUTDEFAULT VALUESINTERNAL PROGRAMDMX Fail:(DMX-IN)HOLD last dataCLEAR all to 0%SET all to 100%NO OUTPUTDEFAULT VALUESProtokoll:Art-Net™ (abwärtskompatibel)USB-VCP (Virtueller COM Port)Ethernet-VCP (Virtueller COM Port)TPM2sACN (Unicast)HTTP RequestsDMX4ALL-Commands über TCP, UDP, VCPInternes Programm:Benutzerkonfigurierbares Stand-Alone ProgrammLED-Anzeigen:Grün: Ethernet-VerbindungGelb: DatentransferAbmessung:75mm x 26mm x 35 mmProdukt DownloadsDMX STAGE-PROFI 1.1 RDM (XLR3)Bedienungsanleitung DMX STAGE-PROFI 1.1 RDM (XLR3)User Manual DMX STAGE-PROFI 1.1 RDM (XLR3)Ethernet VCP Driver 32 & 64bit - Version 1.10 DMX STAGE-PROFI 1.1 RDM (XLR3)USB VCP Driver 32 & 64bit - Version 42.0.1.0 DMX STAGE-PROFI 1.1 RDM (XLR3)FirmwareSoftware & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual IP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note DMX4ALL CommandsDMX4ALL Commands for Third-Party Developers RDM Configurator (ArtNet Produkte)Windows 32 & 64bit RDM ConfiguratorBedienungsanleitung RDM ConfiguratorUser Manual
Produktnummer:
99-0463
Lieferzeit: 1 Tag
DMX STAGE-PROFI 1.1 RDM (XLR5)
228,22 €*
DMX STAGE-PROFI 1.1 RDM (XLR5)Der DMX STAGE-PROFI 1.1 RDM ist ein kompaktes bidirektionales Art-Net™ (DMX über Ethernet) Interface,welches für Art-Net™ / TPM2 / USB zu DMX / sACN zu DMX / RDM oder DMX zu Art-Net™ verwendet werden kann.Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.Umschaltbare DMX-RichtungDie DMX-Richtung kann je nach Verwendung umgeschaltet werden.Einstellbare DMX-FramerateIm DMX-OUTPUT-Mode ist auch die DMX-Framerate einstellbar, sodass dieses Interface zu "langsamen" DMX-Geräten kompatibel ist.RDM über Art-Net™Unterstützt RDM über Art-Net™, welches es ermöglicht angeschlossene RDM-Geräteper Art-Net™ mit einer entsprechenden Software zu konfigurieren.Abschaltbare LED-AnzeigenDie LED-Anzeigen am DMX STAGE-PROFI 1.1 RDM sind per Art-Net™-Command (AcLedMute) oder zeitgesteuert abschaltbar.Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.DHCPDer DMX STAGE-PROFI 1.1 RDM verfügt über eine DHCP-Funktion zur automatischen Adressierung im Netzwerk.Interne Stand-Alone Programme Die internen Programme machen den DMX STAGE-PROFI 1.1 RDM zu einem Stand-Alone-Gerät. Das Aufrufen der Programmeist über das Webinterface sowie beim Einschalten des Geräts oder beim Ausbleiben von Art-Net™-Daten möglich.Einfache Webbrowser-KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und unkomplizierte Einstellung aller Parameter.Es wird keine spezielle Software benötigt, ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.DMX-Monitor Der DMX-Monitor ist über die Weboberfläche verfügbar. Somit können ohne weitere Softwaredie aktuellen DMX-Werte gleichzeitig angezeigt und überprüft werden.DMX-Fader Der DMX-Fader ist über die Weboberfläche verfügbar. Dadurch können auszugebende DMX-Werteohne weitere Software eingestellt werden.Leichte Netzwerk-KonfigurationZur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App kostenlos zur Verfügung.Damit können Sie die Netztwerkeinstellungen unverändert lassen und können so die IP problemlos konfigurieren.Hochwertige und kompakte AusführungDas DMX STAGE-PROFI 1.1 RDM ist mit einem 3-poligen Neutrik-XLR-Anschluss in Metallausführung und einem kompakten Aluminium-Gehäuse ausgeführt.Art-Net™ Merge-FunktionZwei Art-Net™-Quellen werden per LTP (Latest) oder HTP (Highest) auf den DMX-Ausgang zusammengeführt ausgegeben.Kombinierbar mit WiFi-KomponentenIn Verbindung mit einer WLAN-Bridge kann das DMX STAGE-PROFI 1.1 RDM auch in WLAN-Netze integriert werden.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet das DMX STAGE-PROFI 1.1 RDM eineFirmware-Update-Funktion. Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!DMX4ALL Kommunikations-SchnittstelleDas DMX STAGE-PROFI 1.1 RDM verfügt über eine weitere Kommunikations-Schnittstelle, die die DMX4ALL-Commands über TCP oder UDP verwendet. Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd. Technische Daten Spannungsversorgung:5V DC über beiliegendes externes Netzteil Anschlüsse:RJ45 Ethernet USB Mini-B Neutrik® XLR5 Ethernet:10 Mbit/s | 100 Mbit/s DMX:Einstellbar: - 512 Kanäle OUT - 512 Kanäle IN DMX-Framerate:Einstellbar (5 - 44 fps) RDM:RDM über Art-Net™ (ein-/ausschaltbar) ArtDmx Fail:HOLD last data(DMX-OUT)CLEAR all to 0% SET all to 100% NO OUTPUT DEFAULT VALUES INTERNAL PROGRAM DMX Fail:HOLD last data(DMX-IN)CLEAR all to 0% SET all to 100% NO OUTPUT DEFAULT VALUES Protokoll:Art-Net™ (abwärtskompatibel) Ethernet-VCP (Virtueller COM Port) USB-VCP (Virtueller COM Port) TPM2 sACN (Unicast) DMX4ALL-Commands über TCP, UDP, VCP Internes Programm:Benutzerkonfigurierbares Stand-Alone Programm LED-Anzeigen:Grün: Ethernet-Verbindung Gelb: Datentransfer Abmessung:75mm x 26mm x 35 mm Produkt DownloadsDMX STAGE-PROFI 1.1 RDM (XLR5)Bedienungsanleitung DMX STAGE-PROFI 1.1 RDM (XLR5)User Manual DMX STAGE-PROFI 1.1 RDM (XLR5)Ethernet VCP Driver 32 & 64bit - Version 1.10 DMX STAGE-PROFI 1.1 RDM (XLR5)USB VCP Driver 32 & 64bit - Version 42.0.1.0 DMX STAGE-PROFI 1.1 RDM (XLR5)Firmware Software & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual IP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note DMX4ALL CommandsDMX4ALL Commands for Third-Party Developers RDM Configurator (ArtNet Produkte)Windows 32 & 64bit RDM ConfiguratorBedienungsanleitung RDM ConfiguratorUser Manual
Produktnummer:
99-0453
Lieferzeit: 1 Tag
DMX UNIVERSE DR1.1 RDM
182,80 €*
DMX UNIVERSE DR1.1 RDMDer DMX UNIVERSE DR1.1 RDM ist ein kompaktes bidirektionales Ethernet Interface (DMX über Ethernet),welches für Art-Net™/TPM2/sACN zu DMX/RDM oder DMX zu Art-Net™ verwendet werden kann.Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.Umschaltbare DMX-RichtungDie DMX-Richtung kann je nach Verwendung umgeschaltet werden.Einstellbare DMX-FramerateIm DMX-OUTPUT-Mode ist auch die DMX-Framerate einstellbar so das dieses Interface zu "langsamen" DMX-Geräten kompatibel ist.RDM über Art-Net™Unterstützt RDM über Art-Net™, welches es ermöglicht angeschlossene RDM-Geräteper ArtNet mit einer entsprechenden Software zu konfigurieren.Kostenlose RDM-SoftwareFür die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configuratorals Download auf unserer Webseite www.dmx4all.de verfügbar.Abschaltbare LED-AnzeigenDie LED-Anzeigen am DMX UNIVERSE DR1.1 RDM sind per Art-Net™-Command (AcLedMute) oder zeitgesteuert abschaltbar.Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.DHCPDer DMX UNIVERSE DR1.1 RDM verfügt über eine DHCP-Funktion zur automatischen Adressierung im Netzwerk.Interne Stand-Alone Programme Die internen Programme machen den DMX UNIVERSE DR1.1 RDM zu einem Stand-Alone-Gerät. Das Aufrufen der Programmeist über das Webinterface sowie beim Einschalten des Geräts oder beim Ausbleiben von Art-Net™-Daten möglich.Einfache Webbrowser-KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und unkomplizierte Einstellung aller Parameter.Es wird keine spezielle Software benötigt, ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.DMX-Monitor Der DMX-Monitor ist über die Weboberfläche verfügbar. Somit können ohne weitere Softwaredie aktuellen DMX-Werte gleichzeitig angezeigt und überprüft werden.DMX-Fader Der DMX-Fader ist über die Weboberfläche verfügbar. Dadurch können auszugebende DMX-Werteohne weitere Software eingestellt werden.Leichte Netzwerk-KonfigurationZur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App kostenlos zur Verfügung.Damit können Sie die Netztwerkeinstellungen unverändert lassen und können so die IP problemlos konfigurieren.Kompakte AusführungDas DMX UNIVERSE DR1.1 RDM ist mit nur 29,2mm Breite passend für das optionale Hutschienengehäuse 350.Kombinierbar mit WiFi-Komponenten In Verbindung mit einer WLAN-Bridge kann das DMX UNIVERSE DR1.1 RDM auch in WLAN-Netze integriert werden.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet das DMX UNIVERSE DR1.1 RDM eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden so das kein Zugriff auf das Gerät notwendig ist!DMX4ALL Kommunikations-SchnittstelleDas DMX UNIVERSE DR1.1 RDM verfügt über eine weitere Kommunikations-Schnittstelle, die die DMX4ALL-Commands über TCP oder UDP verwendet. Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd. Technische Daten Spannungsversorgung:8-24V DC (150mA@12V; 100mA@24V) Anschlüsse:Ethernet: RJ45 Power/DMX: Schraubklemmen DMX:Einstellbar: - 512 Kanäle OUT - 512 Kanäle IN DMX-Framerate:Einstellbar (5 - 44 fps) RDM:RDM über Art-Net™ ein-/ausschaltbar Data Fail:HOLD last data(DMX-OUT)CLEAR all to 0% SET all to 100% NO OUTPUT DEFAULT VALUES INTERNAL PROGRAM DMX-IN Fail:HOLD last data(DMX-IN)CLEAR all to 0% SET all to 100% NO OUTPUT DEFAULT VALUES Protokoll:Art-Net™ TPM2 sACN (Unicast) DMX4ALL commands (wie beim LAN-DMX STAGE-PROFI) Internes Programm:Benutzerkonfigurierbares Stand-Alone Programm LED-Anzeigen:Grün: Ethernet-Verbindung Gelb: Datentransfer Abmessung:29,2mm x 82mm Produkt DownloadsDMX UNIVERSE DR1.1 RDMBedienungsanleitung DMX UNIVERSE DR1.1 RDMUser Manual DMX UNIVERSE DR1.1 RDMEthernet VCP Driver 32 & 64bit - Version 1.10 DMX UNIVERSE DR1.1 RDMFirmware DMX4ALL CommandsDMX4ALL Commands for Third-Party Developers Software & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual IP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note RDM Configurator (ArtNet Produkte)Windows 32 & 64bit RDM ConfiguratorBedienungsanleitung RDM ConfiguratorUser Manual
Produktnummer:
90-4603
Lieferzeit: 1 Tag
Das könnte Sie auch interessieren:

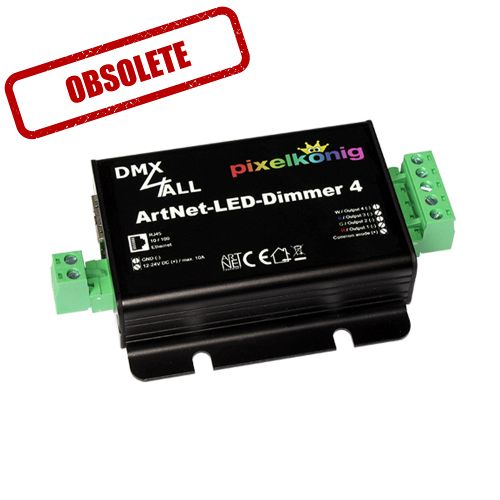

ArtNet-LED-Dimmer 4 MK2
