DMX-Player L MK2

 DMX STAGE-PROFI 1.1 RDM (XLR3)Der DMX STAGE-PROFI 1.1 RDM ist ein kompaktes Art-Net™ (DMX über Ethernet) Interface,welches für Art-Net™/ TPM2 / USB zu DMX / sACN zu DMX / RDM oder DMX zu Art-Net™ verwendet werden kann.Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.DMX/RDM Umschaltbare DMX-RichtungDie DMX-Richtung kann je nach Verwendung umgeschaltet werden.DMX/RDM Einstellbare DMX-FramerateIm DMX-OUTPUT-Mode ist auch die DMX-Framerate einstellbar, sodass dieses Interface zu "langsamen" DMX-Geräten kompatibel ist.DMX/RDM RDM über Art-Net™Unterstützt RDM über Art-Net™, welches es ermöglicht angeschlossene RDM-Geräteper Art-Net™ mit einer entsprechenden Software zu konfigurieren.DMX/RDM Abschaltbare LED-AnzeigenDie LED-Anzeigen am DMX STAGE-PROFI 1.1 RDM sind per Art-Net™-Command (AcLedMute) oder zeitgesteuert abschaltbar.Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.Einfache KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und unkomplizierte Einstellung aller Parameter.Es wird keine spezielle Software benötigt, ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App kostenlos zur Verfügung.Damit können Sie die Netztwerkeinstellungen unverändert lassen und können so die IP problemlos konfigurieren.DMX/RDM Hochwertige und kompakte AusführungDas DMX STAGE-PROFI 1.1 RDM ist mit einem 3-poligen Neutrik-XLR-Anschluss in Metallausführung und einem kompakten Aluminium-Gehäuse ausgeführt.DMX/RDM Art-Net™ Merge-FunktionZwei Art-Net™-Quellen werden per LTP (Latest) oder HTP (Highest) auf den DMX-Ausgang zusammengeführt ausgegeben.DMX/RDM Kombinierbar mit WiFi-KomponentenIn Verbindung mit einer WLAN-Bridge kann das DMX STAGE-PROFI 1.1 RDM auch in WLAN-Netze integriert werden.DMX/RDM Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet das DMX STAGE-PROFI 1.1 RDM eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!DMX4ALL Kommunikations-SchnittstelleDas DMX STAGE-PROFI 1.1 RDM verfügt über eine weitere Kommunikations-Schnittstelle, die die DMX4ALL-Commands über TCP oder UDP verwendet. Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.Technische DatenSpannungsversorgung:5V DC über beiliegendes externes NetzteilAnschlüsse:RJ45 EthernetUSB Mini-BNeutrik® XLR3Ethernet:10 Mbit/s | 100 Mbit/sDMX:Einstellbar:- 512 Kanäle OUT- 512 Kanäle INDMX-Framerate:Einstellbar (5 - 44 fps)RDM:RDM über Art-Net™ (ein-/ausschaltbar)ArtDmx Fail:(DMX-OUT)HOLD last dataCLEAR all to 0%SET all to 100%NO OUTPUTDEFAULT VALUESINTERNAL PROGRAMDMX Fail:(DMX-IN)HOLD last dataCLEAR all to 0%SET all to 100%NO OUTPUTDEFAULT VALUESProtokoll:Art-Net™ (abwärtskompatibel)USB-VCP (Virtueller COM Port)Ethernet-VCP (Virtueller COM Port)TPM2sACN (Unicast)HTTP RequestsDMX4ALL-Commands über TCP, UDP, VCPInternes Programm:Benutzerkonfigurierbares Stand-Alone ProgrammLED-Anzeigen:Grün: Ethernet-VerbindungGelb: DatentransferAbmessung:75mm x 26mm x 35 mmProdukt DownloadsDMX STAGE-PROFI 1.1 RDM (XLR3)Bedienungsanleitung DMX STAGE-PROFI 1.1 RDM (XLR3)User Manual DMX STAGE-PROFI 1.1 RDM (XLR3)Ethernet VCP Driver 32 & 64bit - Version 1.10 DMX STAGE-PROFI 1.1 RDM (XLR3)USB VCP Driver 32 & 64bit - Version 42.0.1.0 DMX STAGE-PROFI 1.1 RDM (XLR3)FirmwareSoftware & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual IP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note

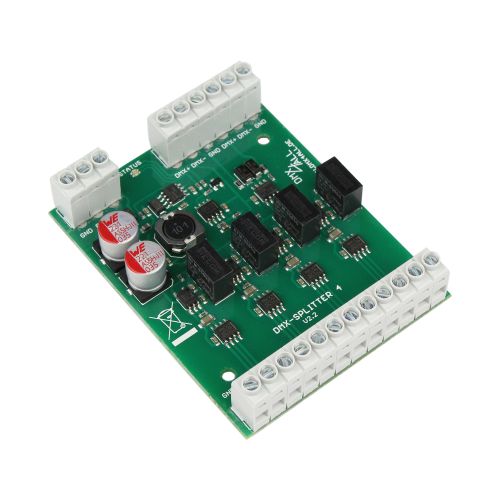

 DMX-Splitter 4Der DMX-Splitter 4 ist ein kompakter DMX-Verteiler der ein DMX-Eingangssignal an vier galvanischgetrennten Ausgängen wieder zur Verfügung stellt.4 galvanisch getrennte AusgängeDer DMX-Splitter 4 ist ein kompakter DMX-Verteiler der ein DMX-Eingangssignal an vier galvanischgetrennten Ausgängen wieder zur Verfügung stellt.Extrem leichte BauweiseFür die galvanische Trennung kommen extrem leichte DC/DC-Wandler zum Einsatz.Spannungsversorgung über ein NetzteilDie Spannungsversorgung erfolgt über nur ein Netzteil.Dabei kann die Spannung im Bereich von 8V bis zu 24V liegen.Kompakte Ausführung für HutschienenmontageDer DMX-Splitter 4 ist durch seine geringe Baugröße für den Einbauin optionale Hutschienengehäuse mit 7cm Breite geeignet.LED-AnzeigenZwei LEDs zeigen den aktuellen Betriebszustand übersichtlich an.Hutschienengehäuse verfügbarPassend für das DMX Splitter 4 ist als Zubehör das Hutschienengehäuse 700 erhältlich. Technische Daten  Spannungsversorgung:8-24V DC (350mA@12V; 200mA@24V)  Eingang:512 Kanäle  Ausgang:4x 512 Kanäle galvanisch getrennt  Anschlüsse:Schraubklemmen  Abmessungen:64,2mm x 82mm Produkt DownloadsDMX-Splitter 4Bedienungsanleitung DMX-Splitter 4User Manual

 DMX-Stepper-ControlDer DMX-Stepper-Control ist für die Ansteuerung eines Schrittmotors (Stepper) per DMX vorgesehen.Verschiedene BetriebsartenVerschiedene Betriebsarten erlauben den Dauerbetrieb mit variabler Geschwindigkeit oder das Anfahren von definierten Positionen.RDM UnterstützungDer DMX-Stepper-Control erlaubt die Konfiguration per RDM über DMX.Kostenlose RDM-SoftwareFür die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.Verriegelbare GeräteeinstellungenDie RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern von gespeicherten RDM-Parametern, um unautorisierte Änderungen zu verhindern.Austauschbarer SchrittmotortreiberDer Standard Pololu A4988 Schrittmotortreiber ist für Spannungen von 8-24V geeignet und kann einen Strom von 2A per Phase ansteuern.Alternativ kann der Schrittmotortreiber auch gegen einen SilentStepStick mit Trinamic TMC2100 / TMC2208 ausgetauscht werden oder es kann wahlweise auch ein externer Schrittmotortreiber mit der Schrittmotortreiber BRIDGE eingesetzt werden.Microschritt BetriebsartenUnterstützt werden vom Schrittmotortreiber A4988 Full-Step (1/1) / Half-Step (1/2) / Quarter-Step (1/4) / Eighth-Step (1/8) / Sixteenth-Step (1/16)Linker und rechter EndschalterEingänge für einen linken und rechten Endschalter erlauben die Begrenzung des Verfahrweges.Aktivierung / Deaktivierung des SchrittmotortreibersDer Schrittmotortreiber kann optional über DMX aktiviert oder deaktiviert werden.Initialisierung nach dem EinschaltenOptional kann eine Initialisierung nach dem Einschalten ausgeführt werden.In diesem Fall fährt der Motor an den Endschalter und speichert diese Position als Start/Endpunkt ab.Reset per DMXDer Initialisierungsprozess (Reset) kann optional über DMX im laufenden Betrieb gestartet werden. Technische Daten  Spannungsversorgung:8-24V DC / 50 mA (ohne angeschlossenen Motor)  Protokoll:DMX512 RDM  Eingang:1-5 DMX-Kanäle (abhängig vom Betriebmode)  Ausgangstreiber:Pololu A4988 Schrittmotortreiber (Standard) TMC2100 SilentStepStick (optional als Zubehör erhältlich) TMC2208 (optional als Zubehör erhältlich) Bridge für externe Steppertreiber (optional als Zubehör erhältlich)  Stepper-Spannung:8-24V DC (entspricht der Versorgungsspannung)  Stepper-Strom:max. 2A mit Pololu A4988 Schrittmotortreiber  Anschlüsse:Schraubklemmen  Abmessungen:80mm x 39mm Produkt DownloadsDMX-Stepper-ControlBedienungsanleitung DMX-Stepper-ControlUser Manual DMX-Stepper-ControlFirmware

 DMX-Audio UnitDie DMX-Audio Unit dient der Wiedergabe von Audiodateien im mp3-Format.64 Audio-DateienPer DMX können bis zu 64 Audio-Dateien über einen DMX-Kanal aufgerufen werden.USB-DatenträgerDie MP3-Audio-Dateien werden auf einem USB-Datenträger gespeichert und sind somit leicht austauschbar.Verschiedene BetriebsartenJe nach Einsatzbereich bietet die DMX-Audio Unit unterschiedliche Betriebsarten an. Es können entweder 32 oder 64 Audio-Dateien direkt aufgerufen werden oder per Auf/Abkönnen die Audio-Dateien der Reihe nach wiedergegeben werden.Wiedergabe SINGLE PLAY / LOOP PLAY / CYCLE PLAY / PAUSE / STOPÜber den PlayMode wird die Wiedergabe gestartet, in einen Wiederholungs-Loop gesetztoder mit Pause und Stop angehalten.Einstellbare WiedergabelautstärkeDie Wiedergabelautstärke kann über einen DMX-Kanal eingestellt werden.Einstellbares KlangbildDas Klangbild (EQ) kann zwischen fünf vordefinierten Einstellungen angepasst werden.Spannungsversorgung 8V bis zu 24VDie DMX-Audio Unit kann mit 8V bis zu 24V Gleichspannung betrieben werden.DMX FAIL-FunktionEine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signalden aktuellen Zustand zu halten (HOLD), die Wiedergabe abzuschalten (OFF) odereinen zuvor eingestellten Zustand anzunehmen.RDM UnterstützungDie DMX-Audio Unit ermöglicht die Konfiguration per RDM über DMX.Ein direkter Zugriff auf das Gerät ist nicht notwendig. Per RDM lassensich die Einstellungen bequem aus der Entfernung vornehmen.Kompakte AbmessungenDie kompakte Abmessung von 29,2mm x 82mm erlaubt den Einbau auf eine Hutschiene mit nur 35mm Breite.Hutschienengehäuse verfügbarPassend für die DMX-Audio Unit ist als Zubehör das Hutschienengehäuse 350oder das Hutschienengehäuse 350flat erhältlich. Technische Daten  Spannungsversorgung:8-24V DC  Stromaufnahme:100mA@12V / 70mA@24V  Protokoll:DMX512 RDM  DMX-Kanäle:4 oder 5 Kanäle (je nach Betriebsmode)  DMX-FAIL:HOLD / OFF / Vordefiniert  Betriebsarten:32Songs/PlayMode/Vol/EQ 64Songs/PlayMode/Vol/EQ SongUp/SongDown/PlayMode/Vol/EQ  Play Mode:Single Play Loop Play Cycle Play Pause Stop  Klangbild (EQ):Normal Pop Rock Jazz Classic  Ausgang:Line Out (R+L)  Datenträger:USB-Stick  Dateiformat:mp3  Anschlüsse:Schraubklemmen USB-A 3,5mm Klinke  Abmessungen:29,2mm x 82mm  Lieferumgang:DMX-Audio Unit USB-Stick 4GB Kurzanleitung deutsch und englisch Produkt DownloadsDMX-Audio UnitBedienungsanleitung DMX-Audio UnitUser Manual

 WAGO 221-2411 DurchgangsverbinderMit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die 1er Durchgangsverbinder verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Polzahl:1  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-2411  Hersteller:WAGO

 WAGO 221-412 Verbindungsklemme 2Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die Verbindungsklemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Typ:Verbindungsklemme  Aufbau:2 Leiter  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-412  Hersteller:WAGO

 WAGO 221-413 Verbindungsklemme 3Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die Verbindungsklemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Typ:Verbindungsklemme  Aufbau:3 Leiter  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-413  Hersteller:WAGO

 WAGO 221-415 Verbindungsklemme 5Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die Verbindungsklemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Typ:Verbindungsklemme  Aufbau:5 Leiter  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-415  Hersteller:WAGO

 WAGO 221-500 BefestigungsadapterMit der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Der Befestigungsadapter ist geeignet für 2-, 3-, 5-Leiter-Verbindungsklemmen (4 mm²) der Serie 221. Technische Daten  Typ:Befestigungsadapter  Geeignet:für 2-, 3-, 5-Leiter-Verbindungsklemmen der Serie 221  Montageart:Tragschiene 35 Schraubbefestigung  Farbe:Orange  Herstellerteilenummer:221-500  Hersteller:WAGO

 Adam Hall DMX-Kabel (Meterware)Das Adam Hall 4 STAR D 234 ist perfekt geeignet für die Übertragung von DMX Signalen.Der Klassiker mit 2 x 0,34 mm² Innenleiter ist dank seines etwas größeren Querschnittsauch für größere Distanzen sehr gut geeignet. Das hochflexible Kabel ist gut trommelbarund auch dank seines Durchmessers von 6,5 mm auch robust genug für den harten Road Einsatz.- Adam Hall 4 Star "Standard" Serie- Hochflexibel, gut trommelbar- Gute Schirmung dank dichtem Kupfer Spiralwendelschirm- Größerer Innenleiter von 2 x 0,34 mm²- PVC Mantel von 6,5 mm DurchmesserLieferung als Abschnitt (Meterware) oder 100m auf Trommel. Technische Daten  Typ:DMX & AES/EBU-Kabel  Farbe:Schwarz  Durchmesser:6,5 mm  AWG:22  Innenleiter Querschnitt:0,34mm²  Innenleiter Material:OFC  Anzahl Innenleiter:2  Schirmung:Verzinnter Kupfergeflechtschirm  Leitungswellenwiderstand:120 Ohm  Temperaturbereich:-20 - +70°C  Anwendung:DMX  Verkaufseinheit:Meterware als Abschnitt oder 100 Meter auf Trommel  Hersteller:Adam Hall
