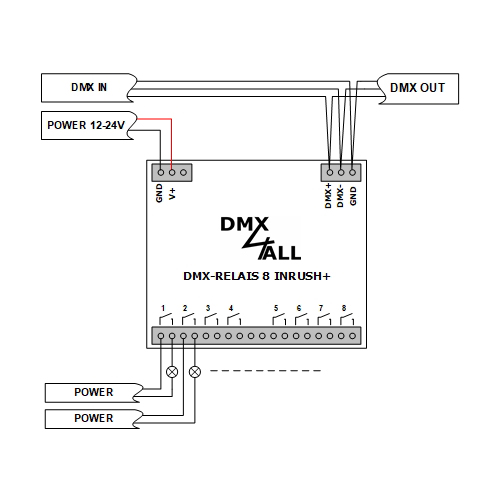

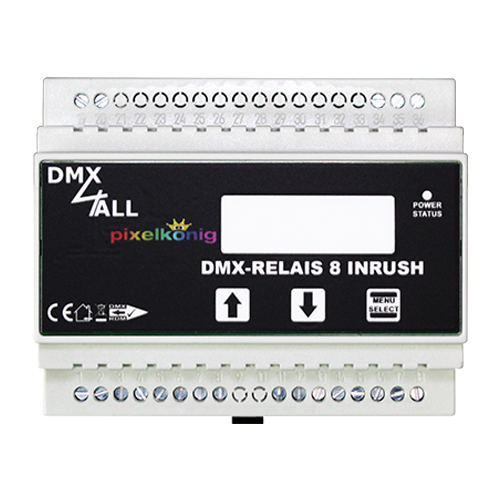

DMX-RELAIS 8 INRUSH+

 DMX-LED-Dimmer X9HR+Der DMX-LED-Dimmer X9 HR+ ist speziell für die Ansteuerung von LED-Stripes vorgesehen.Er verfügt über 9 High-Resolution PWM-Ausgänge die unabhängig voneinander über DMX steuerbar sind.9 AusgängeDer DMX-LED-Dimmer X9HR+ hat 9 Ausgänge an denen LEDs angeschlossen werden können.Alle Ausgänge sind gleich ausgeführt, sodass Einfarbige, RGB oder auch RGBW-LEDs angeschlossen werden können.High Power AusgängeDie Ausgänge können einen Strom von bis zu 10A treiben.Somit ergibt sich eine maximale Last von 120W (12V) / 240W (24V).0% bis 100% dimmbarDie angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.Für Spannungen von 12V bis zu 24VDer DMX-LED-Dimmer X9HR+ arbeitet mit Versorgungsspannungen von 12V bis zu 24V.Die LED-Spannung kann je Ausgang variieren, sodass ein DMX-LED-Dimmer X9HR+unterschiedliche LED-System ansteuern kann.DMX-FAIL FunktionEine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signalden aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.DMX-MasterdimmerOptional kann ein weiterer DMX-Kanal als Masterdimmer (alle Ausgänge) oderein Masterdimmer pro RGB-Gruppe aktiviert werden. Der globale Masterdimmer ist aufDMX-Adresse 1 festgelegt und kann als System-Masterdimmer verwendet werden.Einstellbare DimmkurvenDie Dimmkurven sind je Ausgang frei konfigurierbar.RDM UnterstützungDer DMX-LED-Dimmer X9HR+ erlaubt die Konfiguration per RDM über DMX.SubDevice-ModeIm SubDevice-Mode wird jedem Ausgang eine eigene DMX-Adresse undein DMX-FAIL-Verhalten über RDM zugeordnet.Touch-BedienungAm DMX-LED-Dimmer X9HR+ sind 3 Touch-Felder für die Bedienung sowieeine 7-Segment-Anzeige vorhanden.RGB-StatusanzeigeÜber die RGB-Statusanzeige wird der DMX-Empfang angezeigt.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der DMX-LED-Dimmer X9HR+ eine Firmware-Update-Funktion. Technische Daten  Spannungsversorgung:7-24V DC 100mA@12V / 150mA@24V (ohne Last)  LED-Spannung:7-24V DC (keine AC Spannung!)  Protokoll:DMX512 RDM  DMX-Kanäle:9 Kanäle mit 8Bit-Ansteuerung und Lookup-Tabelle 18 Kanäle mit 16Bit-Ansteuerung + optionale Master-Dimmer  Ausgang:9 PWM-Signale mit 16 Bit Auflösung gemeinsame Versorgungsspannung Anode (PLUS)  8bit ModusPWM-Frequenz 488 Hz mit Dimmkurve 2 kHz oder 4 kHz ohne Dimmkurve  16bit ModusPWM-Frequenz 488 Hz ohne LookUp-Table  DMX-FAIL:Hold / 0%-100%  Ausgangsstrom:max. 10A je Ausgang 90A in Summe bei allen angeschlossenen GND Klemmen  Ausgangsleistung:9x 120W (12V) / 9x 240W (24V)  Masterdimmer:Kein / Global / RGB / System  PWM-Frequenz:488Hz / 2kHz / 4kHz  CTRL-Ausgang:Steuerausgang zum Abschalten der Last-Netzteile (Energy-Save)  StandAlone-Funktion:9 interne StandAlone-Programme  Anzeige:7-Segment-Anzeige RGB-Statusanzeige  TOUCH-Control:3 Sensor-Tasten  Anschlüsse:Schraubklemmen  Abmessungen:105mm x 90mm x 60mm Produkt DownloadsDMX-LED-Dimmer X9 HR+Bedienungsanleitung DMX-LED-Dimmer X9 HR+User Manual DMX-LED-Dimmer X9 HR+USB DriverVersion 6.0.0.0 DMX-LED-Dimmer X9 HR+Firmware Software & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual

 DMX-Splitter 4 RDM+Der DMX-Splitter 4 RDM+ ist ein kompakter DMX- und RDM-Verteiler, der ein DMX-Eingangssignalan vier galvanisch getrennten Ausgängen wieder zur Verfügung stellt.4 galvanisch getrennte AusgängeDer DMX-Splitter 4 RDM+ ist ein kompakter DMX- und RDM-Verteiler, der ein DMX-Eingangssignalan vier galvanisch getrennten Ausgängen wieder zur Verfügung stellt.DMX und RDMIm Gegensatz zu reinen DMX-Splittern werden zusätzlich zum DMX-Signal dieRDM-Informationen in beide Richtungen durchgelassen.RDM-FilterBei eingeschaltetem RDM-Filter werden alle RDM-Informationen herausgefiltert und nichtmehr an die Ausgänge weitergegeben. Dadurch kann eine Fehlfunktion / Flackernvon nicht RDM-fähigen Geräten vermieden werden.Einstellungen per RDM möglichDer DMX-Splitter 4 RDM+ wird als eigenständiges RDM-Gerät erkannt und es lassensich Einstellungen per RDM vornehmen.Extrem leichte BauweiseFür die galvanische Trennung kommen extrem leichte DC/DC-Wandler zum Einsatz.Spannungsversorgung über ein NetzteilDie Spannungsversorgung erfolgt über nur ein Netzteil. Dabei kann die Spannungim Bereich von 8V bis zu 24V liegen.3 RGB-LED-AnzeigenDrei RGB-LEDs zeigen den aktuellen Betriebszustand übersichtlich an.Touch-BedienungAm DMX-Splitter 4 RDM+ ist ein Touch-Feld für das Ein-/Ausschalten des RDM-Filters integriert.Abschaltbare LED-AnzeigenDie LED-Anzeigen am DMX-Splitter 4 RDM+ sind per RDM-Command (DISPLAY_LEVEL) oderzeitgesteuert abschaltbar, sodass im Betrieb keine störenden Lichtquellen vorhanden sind. Technische Daten  Spannungsversorgung:8-24V DC  Stromaufnahme:200mA@12V / 130mA@24V (ohne Last)  Protokoll:DMX512 RDM  Eingang:1x DMX512 / RDM  Ausgang:4x DMX512 / RDM galvanisch getrennt  RDM-Filter:Ein-/ausschaltbar  TOUCH-Control:1 Sensor-Taste direkt am Gerät und 3 RGB-Statusanzeigen  Anschlüsse:Schraubklemmen  Abmessungen:70mm x 90mm x 60mm Produkt DownloadsDMX-Splitter 4 RDM+Bedienungsanleitung DMX-Splitter 4 RDM+User Manual

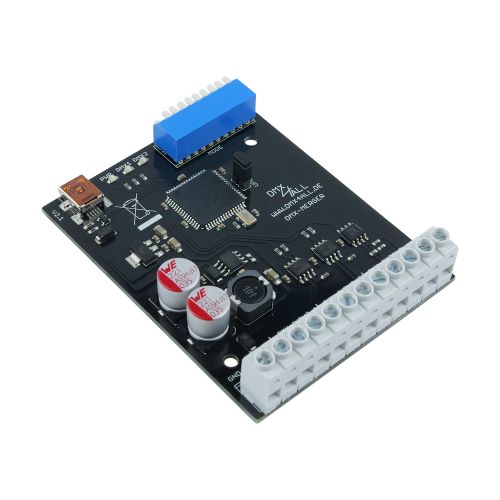

 DMX-Merger MK3 2IN/1OUTDMX-Merger werden überall dort benötigt, wo 2 DMX-Signale zusammengeführtwerden müssen um die DMX-Geräte auf einem DMX-Bus steuern zu können.Eine Anwendung findet überall dort statt, wo mit unterschiedlichem DMX-Equipment eine Gesamtsteuerung erfolgen soll.Zusammenführen von 2 DMX-QuellenWenn mehr als zwei DMX-Quellen zusammengefügt werden sollenist eine Hintereinanderschaltung von mehreren DMX-Mergern möglich.Die Signallaufzeiten addieren sich in diesem Fall.COMBINE UniversesDieser Mode kombiniert beide Eingangssignale nacheinander. Zuerst werden dieDMX-Kanäle des ersten Eingangs (DMX1) zum DMX-Ausgang übertragen.Ab dem über die DIP-Schalter 1 bis 9 eingestellten Kanal wird dann daszweite DMX-Eingangssignal (DMX2) angehängt.HTP (Highest takes precedence)In diesem Mode wird am Ausgang immer der höchste DMX-Wert beider Eingangssignale ausgegeben (HTP).LTP (Lowest takes precedence)In diesem Mode wird am Ausgang immer der niedrigste DMX-Wert beider Eingangssignale ausgegeben.Last changed channelIn diesem Mode wird immer der DMX-Wert ausgegeben, der sich zuletzt geändert hat.Last changed universeEs wird das DMX-Universum ausgegeben, in dem zuletzt eine Wertänderung aufgetreten ist.ADD channelsEs werden die beiden Eingangssignale addiert am Ausgang ausgegeben.Wird der Maximalwert von 255 überschritten, so wird dieser ausgegeben.Backup to DMX2 if DMX1 failEs wird am DMX-Ausgang das DMX-Signal von Eingang 1 bevorzugt ausgegeben solangedieses vorhanden ist. Liegt am DMX1 kein DMX-Signal an so wird DMX2 ausgegeben.Hutschienengehäuse verfügbarPassend für den DMX-Merger ist als Zubehör das Hutschienengehäuse 700 erhältlich.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der DMX-Merger eine Firmware-Update-Funktion. Technische Daten  Spannungsversorgung:7-24V DC / 200mA  Eingang:2x 512 Kanäle  Ausgang:512 Kanäle  Modes:Higest value Lowest value Last changed value Last changed universe Add of both value Combine Backup  Abmessungen:64,2mm x 82 mm Produkt DownloadsDMX-Merger MK3 2IN/1OUTBedienungsanleitung DMX-Merger MK3 2IN/1OUTUser Manual DMX-Merger MK3 2IN/1OUTUSB Driver 32 & 64bit - Version 6.0.0.0 DMX-Merger MK3 2IN/1OUTFirmware

 WAGO 221-2411 DurchgangsverbinderMit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die 1er Durchgangsverbinder verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Polzahl:1  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-2411  Hersteller:WAGO

 WAGO 221-412 Verbindungsklemme 2Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die Verbindungsklemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Typ:Verbindungsklemme  Aufbau:2 Leiter  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-412  Hersteller:WAGO

 WAGO 221-413 Verbindungsklemme 3Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die Verbindungsklemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Typ:Verbindungsklemme  Aufbau:3 Leiter  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-413  Hersteller:WAGO

 WAGO 221-415 Verbindungsklemme 5Mit der Verbindungsklemme der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Die Verbindungsklemmen lassen sich besonders leicht und schnell öffnen.Durch die speziell konzipierten Betätigungshebel ist lediglich ein minimaler Kraftaufwand nötig, um die 221 zu öffnen.Der Anschluss erfolgt komplett ohne Werkzeug.Darüber hinaus verhindern die seitlichen Griffmulden das Abrutschen und gewährleisten ein leichtes Festhalten der Klemme während des Anschließens der Leiter.Mit der kleinen Verbindungsklemme bis 4 mm² werden alle Leiterarten mit unterschiedlichen Querschnitten schnell und einfach geklemmt.Die Verbindungsklemmen verbinden feindrähtige Leiter von 0,14 bis 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 bis 4 mm².Der große Anschlussbereich ermöglicht Ihnen die Verbindung verschiedener Leiterarten sowie die Überbrückung großer Querschnittsunterschiede. Technische Daten  Typ:Verbindungsklemme  Aufbau:5 Leiter  Nennstrom:32A  Querschnitt flexibel (max.):4 mm²  Querschnitt flexibel (min.):0.14 mm²  Querschnitt starr (max.):4 mm²  Querschnitt starr (max.):0.2 mm²  Herstellerteilenummer:221-415  Hersteller:WAGO

 WAGO 221-500 BefestigungsadapterMit der Serie 221 ermöglicht WAGO die werkzeuglose Verdrahtung für alle Leiterarten.Eindeutige Handhabung und platzsparendes Design machen jede Anwendung zum Kinderspiel.Einfache, schnelle und sichere Handhabung.Der Befestigungsadapter ist geeignet für 2-, 3-, 5-Leiter-Verbindungsklemmen (4 mm²) der Serie 221. Technische Daten  Typ:Befestigungsadapter  Geeignet:für 2-, 3-, 5-Leiter-Verbindungsklemmen der Serie 221  Montageart:Tragschiene 35 Schraubbefestigung  Farbe:Orange  Herstellerteilenummer:221-500  Hersteller:WAGO
