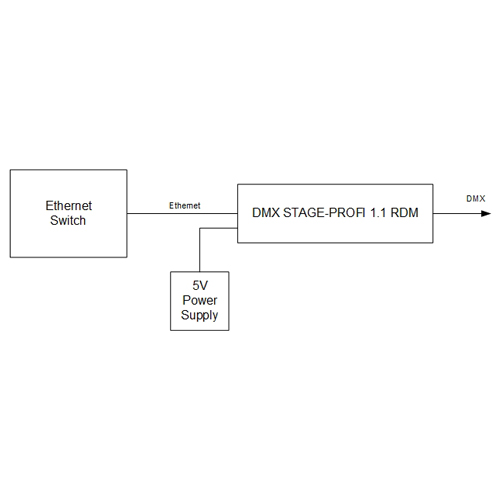

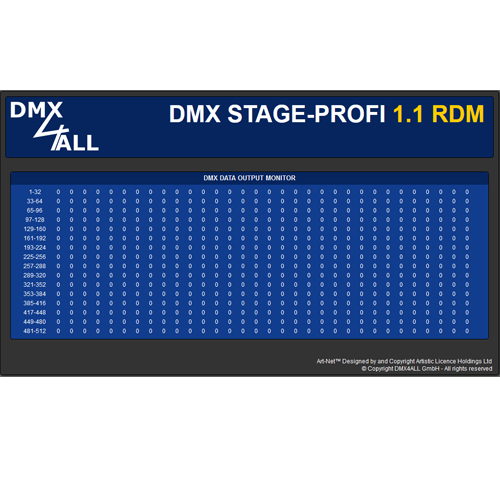

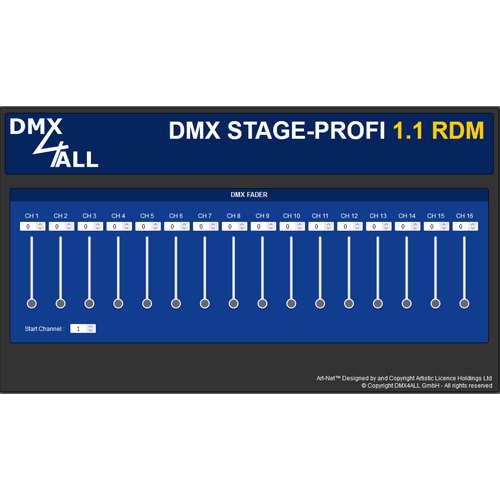

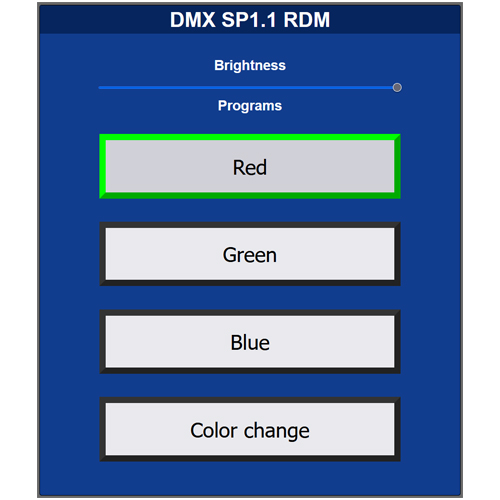

DMX STAGE-PROFI 1.1 RDM (XLR5)

 DMX-Splitter 4 RDMDer DMX-Splitter 4 RDM ist ein kompakter DMX- und RDM-Verteiler, der ein DMX-Eingangssignalan vier galvanisch getrennten Ausgängen wieder zur Verfügung stellt.4 galvanisch getrennte AusgängeDer DMX-Splitter 4 RDM ist ein kompakter DMX- und RDM-Verteiler, der ein DMX-Eingangssignalan vier galvanisch getrennten Ausgängen wieder zur Verfügung stellt.DMX und RDMIm Gegensatz zu reinen DMX-Splittern werden zusätzlich zum DMX-Signal dieRDM-Informationen in beide Richtungen durchgelassen.RDM-FilterBei eingeschaltetem RDM-Filter werden alle RDM-Informationen herausgefiltert und nichtmehr an die Ausgänge weitergegeben. Dadurch kann eine Fehlfunktion / Flackernvon nicht RDM-fähigen Geräten vermieden werden.Einstellungen per RDM möglichDer DMX-Splitter 4 RDM wird als eigenständiges RDM-Gerät erkannt undes lassen sich Einstellungen per RDM vornehmen.Extrem leichte BauweiseFür die galvanische Trennung kommen extrem leichte DC/DC-Wandler zum Einsatz.Spannungsversorgung über ein NetzteilDie Spannungsversorgung erfolgt über nur ein Netzteil.Dabei kann die Spannung im Bereich von 8V bis zu 24V liegen.RGB-LED-AnzeigenDrei RGB-LEDs zeigen den aktuellen Betriebszustand übersichtlich an.Hutschienengehäuse verfügbarPassend für den DMX-Splitter 4 RDM ist als Zubehör das Hutschienengehäuse 700 erhältlich. Technische Daten  Spannungsversorgung:8-24V DC  Stromaufnahme:200mA@12V / 130mA@24V (ohne Last)  Protokoll:DMX512 RDM  Ausgang:4x DMX512 / RDM galvanisch getrennt  RDM-Filter:Ein-/ausschaltbar  Anschlüsse:Schraubklemmen  Abmessungen:64,2mm x 82mm Produkt DownloadsDMX-Splitter 4 RDMBedienungsanleitung DMX-Splitter 4 RDMUser Manual

 DMX-Splitter 4 RDM+Der DMX-Splitter 4 RDM+ ist ein kompakter DMX- und RDM-Verteiler, der ein DMX-Eingangssignalan vier galvanisch getrennten Ausgängen wieder zur Verfügung stellt.4 galvanisch getrennte AusgängeDer DMX-Splitter 4 RDM+ ist ein kompakter DMX- und RDM-Verteiler, der ein DMX-Eingangssignalan vier galvanisch getrennten Ausgängen wieder zur Verfügung stellt.DMX und RDMIm Gegensatz zu reinen DMX-Splittern werden zusätzlich zum DMX-Signal dieRDM-Informationen in beide Richtungen durchgelassen.RDM-FilterBei eingeschaltetem RDM-Filter werden alle RDM-Informationen herausgefiltert und nichtmehr an die Ausgänge weitergegeben. Dadurch kann eine Fehlfunktion / Flackernvon nicht RDM-fähigen Geräten vermieden werden.Einstellungen per RDM möglichDer DMX-Splitter 4 RDM+ wird als eigenständiges RDM-Gerät erkannt und es lassensich Einstellungen per RDM vornehmen.Extrem leichte BauweiseFür die galvanische Trennung kommen extrem leichte DC/DC-Wandler zum Einsatz.Spannungsversorgung über ein NetzteilDie Spannungsversorgung erfolgt über nur ein Netzteil. Dabei kann die Spannungim Bereich von 8V bis zu 24V liegen.3 RGB-LED-AnzeigenDrei RGB-LEDs zeigen den aktuellen Betriebszustand übersichtlich an.Touch-BedienungAm DMX-Splitter 4 RDM+ ist ein Touch-Feld für das Ein-/Ausschalten des RDM-Filters integriert.Abschaltbare LED-AnzeigenDie LED-Anzeigen am DMX-Splitter 4 RDM+ sind per RDM-Command (DISPLAY_LEVEL) oderzeitgesteuert abschaltbar, sodass im Betrieb keine störenden Lichtquellen vorhanden sind. Technische Daten  Spannungsversorgung:8-24V DC  Stromaufnahme:200mA@12V / 130mA@24V (ohne Last)  Protokoll:DMX512 RDM  Eingang:1x DMX512 / RDM  Ausgang:4x DMX512 / RDM galvanisch getrennt  RDM-Filter:Ein-/ausschaltbar  TOUCH-Control:1 Sensor-Taste direkt am Gerät und 3 RGB-Statusanzeigen  Anschlüsse:Schraubklemmen  Abmessungen:70mm x 90mm x 60mm Produkt DownloadsDMX-Splitter 4 RDM+Bedienungsanleitung DMX-Splitter 4 RDM+User Manual

 ArtNet-LED-Dimmer 4 MK2+Der ArtNet-LED Dimmer 4 MK2+ ist ein kompakter LED-Dimmer der 4 getrennte LED Ausgänge ansteuert.Diese können für RGB+W oder auch für einzelne, einfarbige LED-Stripes verwendet werden.Der Anschluss der LED`s erfolgt mittels abnehmbaren Schraubklemmen.Über einen RJ45-Anschluss erfolgt die Verbindung zum Ethernet (ArtNet-Netzwerk).High Power AusgängeDie Ausgänge können einen Strom von bis zu 10A treiben.Somit ergibt sich eine maximale Last von 120W (12V) bzw. 240W (24V).10 benutzerdefinierte Farbwechsel/ProgrammeDer ArtNet-LED Dimmer 4 MK2+ bietet über 10 benutzerdefinierte Farbwechsel.Diese können über den Webbrowser oder über die Android App „DMX4ALL Remote“ erstellt werden.Abschaltbare LED-AnzeigenDie LED-Anzeigen am ArtNet-LED Dimmer 4 MK2+ sind per ArtNet-Command (AcLedMute) oder zeitgesteuert abschaltbar.Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.Einfache KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle undunkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphoneoder Tablet aus möglich.Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oderAndroid-App kostenlos zur Verfügung. Damit können Sie die Netzwerkeinstellungenunverändert lassen und können so die IP problemlos konfigurieren.Steuerung per Browser oder App mit Colorwheel / SliderDie Steuerung der Ausgänge ist per integriertem Webinterface über ein Colorwheel möglich.Alternativ kann auch jede App die Art-Net unterstützt verwendet werden.Hochwertige und kompakte AusführungDer ArtNet-LED Dimmer 4+ MK2 ist mit abnehmbaren Klemmen und einem kompakten Aluminium-Gehäuse ausgeführt.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der ArtNet-LED Dimmer 4 MK2+ eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden so das kein Zugriff auf das Gerät notwendig ist!DMX4ALL Kommunikations-SchnittstelleDer ArtNet-LED Dimmer 4 MK2+ verfügt über eine weitere TCP-Kommunikations-Schnittstelle.Diese Schnittstelle verwendet die DMX4ALL-Commands über TCP-Pakete an den Port 10001.Dadurch ist es jetzt möglich, Ausgänge über einen vorgegebenen Zeitraum auf einen Wert zu faden. Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd. Technische Daten  Spannungsversorgung:12-24V DC / 100mA (=LED-Spannung)  LED-Spannung:12-24V DC (keine AC Spannung !)  Anschluss:RJ45 Ethernet  LED-Anschluss:abnehmbare Schraubanschlüsse max. 10A je Ausgang in Summe 16A mit gemeinsamer Anode (+)  PWM-Frequenz:250 Hz  Abmessung:115mm x 74mm x 23mm  Protokoll:Art-Net 3 ™ (abwärtskompatibel) oder DMX4ALL Commands Produkt DownloadsArtNet-LED Dimmer 4 MK2+Bedienungsanleitung ArtNet-LED Dimmer 4 MK2+User Manual ArtNet-LED Dimmer 4 MK2+Firmware Software & ToolsIP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note

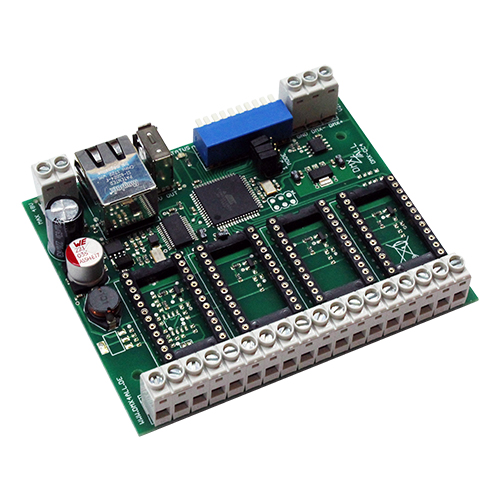

 ArtNet-LED-Dimmer CC4Der ArtNet-LED-Dimmer CC4 ist für das Ansteuern von LEDsmit Konstantstrom ausgelegt und arbeitet mit bis zu 48V.4 Ausgänge mit wählbaren Konstantstrom-ModulenEs stehen verschiedene Konstantstrom-Module mit verschiedenen Ausgangsströmen zum Aufstecken zur Verfügung.Die Konstantstrom-Module sind als Zubehör erhältlich und nicht im Lieferumfang enthalten.Für Spannungen von 12V bis zu 48VDer ArtNet-LED-Dimmer CC4 arbeitet mit Versorgungsspannungen von 12V bis zu 48V.DMX oder Art-Net™Der ArtNet-LED-Dimmer CC4 kann optional per DMX oder Art-Net (DMX over Ethernet)angesteuert werden. Welches Signal Vorrang hat ist einstellbar.DMX-FAIL FunktionEine DMX-FAIL Funktion, die optional aktiviert werden kann, lässt den eingestelltenZustand bei einem Ausfall des DMX-Signals unverändert, schaltet den Ausgang AUS (0%) oder EIN (100%).Abschaltbare LED-AnzeigenDie LED-Anzeigen am ArtNet-LED-Dimmer CC4 sind perArtNet-Command (AcLedMute) oder zeitgesteuert abschaltbar.Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.10 benutzerdefinierte Farbwechsel/ProgrammeDer ArtNet-LED-Dimmer CC4 bietet 10 benutzerdefinierte Farbwechsel.Diese können über den Webbrowser oder über die Android App „DMX4ALL Remote“ erstellt werden.Testfunktion für ServicezweckeÜber das Webinterface können die einzelnen Ausgänge für Test- und Service-Zwecke eingeschaltetwerden. Somit kann ohne externe Ansteuerung jeder Ausgang einzeln überprüft werden.Einfache KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle undunkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphoneoder Tablet aus möglich.Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-Appkostenlos zur Verfügung. Damit können Sie die Netzwerkeinstellungen unverändert lassen undkönnen so die IP problemlos konfigurieren.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der ArtNet-LED-Dimmer CC4 eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist! Technische Daten  Power supply:9-48V DC / 150mA@12V; 80mA/24V; 60mA@48V (ohne LED-Treiber)  Ethernet:RJ45 (Art-Net™)  DMX:3poliger Schraubanschluss  DMX-Kanäle4 Kanäle (ohne Masterdimmer) 5 Kanäle (mit Masterdimmer)  DMX-FAIL:HOLD / ALL OFF / ALL ON  Masterdimmer:aktivierbar  Ausgang:4 strombegrenzte dimmbare LED-Ausgänge (8 Bit) (Ausgangsstrom ist abhängig vom verwendeten Konstantstrom-Modul.)  PWM-Frequenz:244 Hz  USB-Anschluss:5V / 500mA zur Spannungsversorgung externer Geräte (z.B. WLAN-Bridge)  Abmessungen:99mm x 82mm  Konstantstrom-Module:Konstantstrom LED-Treiber LDD-H(als Zubehör erhältlich)Konstantstrom LED-Treiber NLDD-H Produkt DownloadsArtNet-LED-Dimmer CC4Bedienungsanleitung ArtNet-LED-Dimmer CC4User Manual ArtNet-LED-Dimmer CC4Firmware

 DMX-Merger MK3 2IN/1OUTDMX-Merger werden überall dort benötigt, wo 2 DMX-Signale zusammengeführtwerden müssen um die DMX-Geräte auf einem DMX-Bus steuern zu können.Eine Anwendung findet überall dort statt, wo mit unterschiedlichem DMX-Equipment eine Gesamtsteuerung erfolgen soll.Zusammenführen von 2 DMX-QuellenWenn mehr als zwei DMX-Quellen zusammengefügt werden sollenist eine Hintereinanderschaltung von mehreren DMX-Mergern möglich.Die Signallaufzeiten addieren sich in diesem Fall.COMBINE UniversesDieser Mode kombiniert beide Eingangssignale nacheinander. Zuerst werden dieDMX-Kanäle des ersten Eingangs (DMX1) zum DMX-Ausgang übertragen.Ab dem über die DIP-Schalter 1 bis 9 eingestellten Kanal wird dann daszweite DMX-Eingangssignal (DMX2) angehängt.HTP (Highest takes precedence)In diesem Mode wird am Ausgang immer der höchste DMX-Wert beider Eingangssignale ausgegeben (HTP).LTP (Lowest takes precedence)In diesem Mode wird am Ausgang immer der niedrigste DMX-Wert beider Eingangssignale ausgegeben.Last changed channelIn diesem Mode wird immer der DMX-Wert ausgegeben, der sich zuletzt geändert hat.Last changed universeEs wird das DMX-Universum ausgegeben, in dem zuletzt eine Wertänderung aufgetreten ist.ADD channelsEs werden die beiden Eingangssignale addiert am Ausgang ausgegeben.Wird der Maximalwert von 255 überschritten, so wird dieser ausgegeben.Backup to DMX2 if DMX1 failEs wird am DMX-Ausgang das DMX-Signal von Eingang 1 bevorzugt ausgegeben solangedieses vorhanden ist. Liegt am DMX1 kein DMX-Signal an so wird DMX2 ausgegeben.Hutschienengehäuse verfügbarPassend für den DMX-Merger ist als Zubehör das Hutschienengehäuse 700 erhältlich.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der DMX-Merger eine Firmware-Update-Funktion. Technische Daten  Spannungsversorgung:7-24V DC / 200mA  Eingang:2x 512 Kanäle  Ausgang:512 Kanäle  Modes:Higest value Lowest value Last changed value Last changed universe Add of both value Combine Backup  Abmessungen:64,2mm x 82 mm Produkt DownloadsDMX-Merger MK3 2IN/1OUTBedienungsanleitung DMX-Merger MK3 2IN/1OUTUser Manual DMX-Merger MK3 2IN/1OUTUSB Driver 32 & 64bit - Version 6.0.0.0 DMX-Merger MK3 2IN/1OUTFirmware

 DMX-Abschlusswiderstand 3polEin DMX-Abschlusswiderstand wird in das letzte DMX-Gerät gesteckt um Störungen durch Reflexionen zu vermeiden. Technische Daten  Steckertyp:3-pol XLR Male  Abschlusswiderstand110Ohm

 DMX-Abschlusswiderstand 5polEin DMX-Abschlusswiderstand wird in das letzte DMX-Gerät gesteckt um Störungen durch Reflexionen zu vermeiden. Technische Daten  Steckertyp:5-pol XLR Male  Abschlusswiderstand110Ohm

 Steckernetzteil 5V/1,5A Mini-USB- Steckernetzteil mit Eurostecker- Universaleingang- geschützt gegen Kurzschluss, Überlast- Isolationsklasse II- niedrige Leerlaufleistung- entspricht DOE VI- Hersteller: HN-ELECTRONIC- Herstellerbezeichnung: HNP06-MINIUSBL6 Technische Daten  Ausgangsspannung:5V  Ausgangsstrom, max:1,5A (0...1,5A)  Eingangsspannungsbereich:90...264V AC (47...63Hz)  Einschaltstoßstrom, max.:30A  Leerlaufleistung, max.:0,075W  Betriebstemperaturbereich:-10...+40°C  Länge der Zuleitung:1,5m  Ausgangsstecker:Mini-USB Produkt DownloadsHNP06-MINIUSBL6Datenblatt

 DMX-ConfiguratorDie Steuersoftware DMX-Configurator stellt eine benutzerfreundlicheOberfläche für die Erstellung von Lichtscenen (Programme) dar.Es können bis zu 16 DMX-Universen verwendet werden die als Pixelmatrix abgebildetwerden können. Ein Live-Betrieb mit angeschlossenen DMX4ALL DMX- oder Pixel-Interface ist ebenso möglich wie auch ein Export auf die DMX4ALL DMX-Player undSD-Card-Player.Somit ist der Einsatz in vielen Bereichen möglich.Funktionsumfang:16 DMX OUT + 16 DMX-IN UniversenMulti Interface SupportCue-ListArtNet SupportRecord FunktionArtNet Sync RecordingLoop Find FunktionDevice Manager zum Anlegen von LED-Linien oder LED-PixelflächenPreview für LED-Linien oder LED-PixelflächenTOUCH-Mode (Zeitlimitiert)Remote Manager (MIDI / TIMER / DMX)Export/Import von ScenenExport/Import von StepsExport für NanoSD Player / ArtNet-Player 4 / DMX-Player S/L/ONEFREE-Version Beschränkungen:Multi Interface Support mit 16 DMX-Universen begrenzt auf max. 2 ScenenTOUCH-Mode (Zeitlimitiert)Keine Security-FunktionenKeine Hardware-Security-Funktionen Technische Daten  Betriebssystem:Windows® 7,Windows® 8  Software-Updates:als Download verfügbar Produkt DownloadsDMX-ConfiguratorBedienungsanleitung DMX-ConfiguratorUser Manual DMX-ConfiguratorSoftware Application NotesAufnahme von Art-NetAppNote Importieren von Jinx! SzenenAppNote Aufnahme eines DMX SignalsAppNote

 DMX-Configurator PRO-VersionDie Steuersoftware DMX-Configurator stellt eine benutzerfreundlicheOberfläche für die Erstellung von Lichtscenen (Programme) dar.Es können bis zu 16 DMX-Universen verwendet werden die als Pixelmatrix abgebildetwerden können. Ein Live-Betrieb mit angeschlossenen DMX4ALL DMX- oder Pixel-Interface ist ebenso möglich wie auch ein Export auf die DMX4ALL DMX-Player undSD-Card-Player.Somit ist der Einsatz in vielen Bereichen möglich.Die PRO-Version verwendet einen USB-Dongle der einen freien USB-Steckplatzvoraussetzt. Der Dongle kann auf verschiedenen Computern verwendet werden undist somit auch für Servicezwecke leicht einsetzbar.Funktionsumfang:16 DMX OUT + 16 DMX-IN UniversenMulti Interface SupportCue-ListArtNet SupportRecord FunktionArtNet Sync RecordingLoop Find FunktionDevice Manager zum Anlegen von LED-Linien oder LED-PixelflächenPreview für LED-Linien oder LED-PixelflächenTOUCH-ModeRemote Manager (MIDI / TIMER / DMX)Export/Import von ScenenExport/Import von StepsExport für NanoSD Player / ArtNet-Player 4 / DMX-Player S/L/ONESecutity-Funktionen: Passwortschutz der ProgrammierdateiHardware-Secutity-Funktionen: Durch Angabe der Seriennummer kann die Programmausführung beschränkt werden Wichtiger HinweisBitte beachten Sie das Software vom Umtausch und der Rückgabe ausgeschlossen ist ! Technische Daten  Betriebssystem:Windows® 7,Windows® 8,Windows® 10  PC-Anschluß:USB 1.1 / USB 2.0  Lieferumfang:USB-Dongle mit PRO-Lizenz DMX4ALL Schlüsselband mit USB-Dongle-Halter  Software-Updates:als Download verfügbar Produkt DownloadsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual DMX-Configurator PRO-VersionUSB Driver Application NotesAufnahme von Art-NetAppNote Importieren von Jinx! SzenenAppNote Aufnahme eines DMX SignalsAppNote
