DMX-Stepper-Control

Produktinformationen "DMX-Stepper-Control"

kategorie-head.png DMX-Stepper-Control

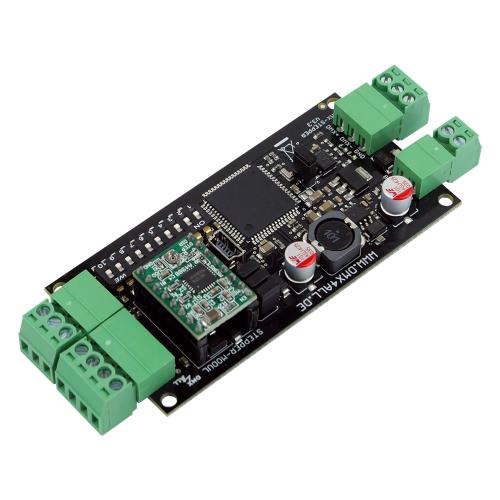

Der DMX-Stepper-Control ist für die Ansteuerung eines Schrittmotors (Stepper) per DMX vorgesehen.
Die umfangreiche Konfiguration erfolgt per RDM.

Verschiedene Betriebsarten
Verschiedene Betriebsarten erlauben den Dauerbetrieb mit variabler Geschwindigkeit oder das Anfahren von definierten Positionen.

RDM Unterstützung New Feature
Der DMX-Stepper-Control erlaubt die Konfiguration per RDM über DMX.

Kostenlose RDM-Software
Für die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.

Verriegelbare Geräteeinstellungen
Die RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern von gespeicherten RDM-Parametern, um unautorisierte Änderungen zu verhindern.

Austauschbarer Schrittmotortreiber
Der Standard Pololu A4988 Schrittmotortreiber ist für Spannungen von 8-24V geeignet und kann einen Strom von 2A per Phase ansteuern.

Alternativ kann der Schrittmotortreiber auch gegen einen SilentStepStick mit Trinamic TMC2100 / TMC2208 ausgetauscht werden oder es kann wahlweise auch ein externer Schrittmotortreiber mit der Schrittmotortreiber BRIDGE eingesetzt werden.

Microschritt Betriebsarten
Unterstützt werden vom Schrittmotortreiber A4988 Full-Step (1/1) / Half-Step (1/2) / Quarter-Step (1/4) / Eighth-Step (1/8) / Sixteenth-Step (1/16)

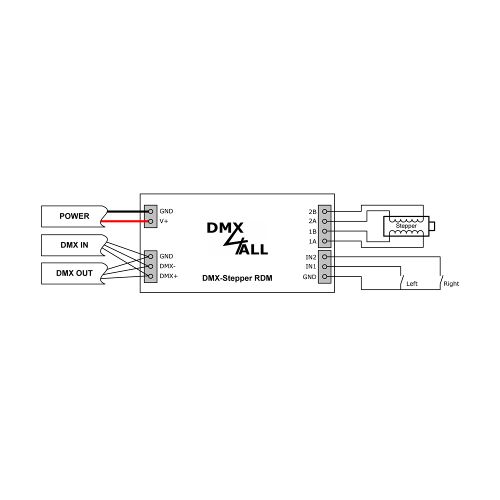

Linker und rechter Endschalter
Eingänge für einen linken und rechten Endschalter erlauben die Begrenzung des Verfahrweges.

Aktivierung / Deaktivierung des Schrittmotortreibers
Der Schrittmotortreiber kann optional über DMX aktiviert oder deaktiviert werden.

Initialisierung nach dem Einschalten
Optional kann eine Initialisierung nach dem Einschalten ausgeführt werden.
In diesem Fall fährt der Motor an den Endschalter und speichert diese Position als Start/Endpunkt ab.

Reset per DMX
Der Initialisierungsprozess (Reset) kann optional über DMX im laufenden Betrieb gestartet werden.




kategorie-head.png Technische Daten

Spannungsversorgung:8-24V DC / 50 mA (ohne angeschlossenen Motor)

Protokoll:DMX512
 RDM

Eingang:1-5 DMX-Kanäle (abhängig vom Betriebmode)

Ausgangstreiber:Pololu A4988 Schrittmotortreiber (Standard)
 TMC2100 SilentStepStick (optional als Zubehör erhältlich)
 TMC2208 (optional als Zubehör erhältlich)
 Bridge für externe Steppertreiber (optional als Zubehör erhältlich)

Stepper-Spannung:8-24V DC (entspricht der Versorgungsspannung)

Stepper-Strom:max. 2A mit Pololu A4988 Schrittmotortreiber

Anschlüsse:Schraubklemmen

Abmessungen:80mm x 39mm



kategorie-head.png Produkt Downloads
Hersteller "DMX4ALL GmbH"
Wir bieten
professional space with a human face

Die DMX4ALL GmbH ist ein Ingenieurbüro mit dem Produktschwerpunkt der Licht- und Steuerungs- technik basierend auf dem ARTNET,DMX512 und RDM Protokoll. Der Familienbetrieb entwickelt und produziert seit 2004 elektronische Schaltungen für Clubs, Bühne und Beleuchtung. Die Produktpalette ist mit den Bedürfnissen der Kunden gewachsen und reicht heute vom einfachen DMX-Dekoder über verschiedene Abspieler und ArtNet PoE Interfaces bis hin zu modernen LED-Dimmern Stepper und innovativen LED Pixel-Kontrollern.
Weiterführende Links des Herstellers

Zu diesem Produkt empfehlen wir Ihnen:

Schrittmotortreiber TMC2100 SilentStepStick
 Schrittmotortreiber TMC2100 SilentStepStickDer SilentStepStick bietet eine einstellbare Microschritt-Auflösung von bis zu 256 MicroSteps.Dieses Modul kann für den DMX-Stepper-Control verwendet werden. Technische Daten  Motortreiber:Trinamic TMC2100  Spannung:8-45 V (Motorspannung) 3.3-5V (TTL Signale)  Arbeitsstrom:1,2A (RMS) pro Phase   Überhitzschutz  Schritte / Steps:1...256  Lieferumfang:1x SilentStepStick mit angelöteten Stiftleisten für den DMX-Stepper-Control
Produktnummer: 00-0609

DMX4ALL GmbH - DMX-Technik Made in Germany
Lieferzeit: 1 Tag

21,42 €*
Schrittmotortreiber BRIDGE
 Schrittmotortreiber BRIDGEMit dem Schrittmotortreiber BRIDGE können externe Schrittmotortreiber an den DMX-Stepper-Control angeschlossen werden.Die Signale STEP, DIR und ENABLE werden durch die Schrittmotortreiber BRIDGE an den Motoranschluss gebrücktund können so für die Ansteuerung eines externen Schrittmotortreibers verwendet werden.Dieses Modul kann für den DMX-Stepper-Control verwendet werden.Für genaue Informationen beachten Sie bitte die Anleitung zum DMX-Stepper-Control. Technische Daten  Motortreiber:keiner (EXTERN)  Anschluss:2x 8-polige Stiftleiste  Abmessungen:15,2mm x 20,3mm  Lieferumfang:1x EXTERNAL DRIVER BRIDGE mit angelöteten Stiftleisten Produkt DownloadsSchrittmotortreiber BRIDGEBedienungsanleitung Schrittmotortreiber BRIDGEUser Manual
Produktnummer: 00-0606

DMX4ALL GmbH - DMX-Technik Made in Germany
Lieferzeit: 1 Tag

5,95 €*

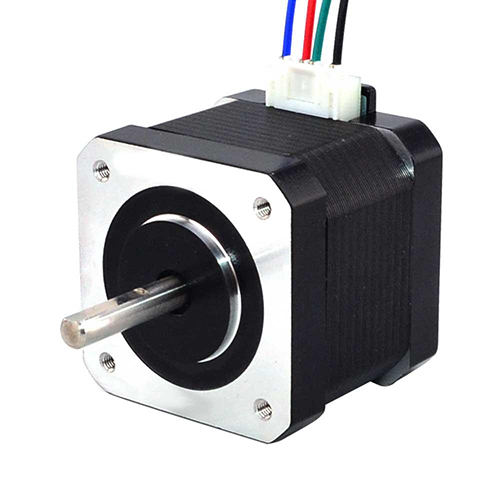

Schrittmotor NEMA17 12V/1500mA
 Schrittmotor NEMA17 12V/1500mADies ist eines der beliebtesten Nema 17-Modelle.Es ist mit 1,8° Schrittwinkel (200 Schritte / Umdrehung).Jede Phase zieht einen Strom von 1.5 A bei 12 V, was ein Haltemoment von 45 Ncm ermöglicht. Technische Daten  Motor Typ:Bipolarer Schrittmotor  Betriebsspannung:12V  Betriebsstrom/Phase:1.5A  Schrittwinkel:1.8°  Haltemoment:45Ncm  Größe:42mm x 42mm x 39mm  Wellendurchmesser:Φ5mm  Länge der vorderen Welle:20mm
Produktnummer: 11-3001

DMX4ALL GmbH - DMX-Technik Made in Germany
Lieferzeit: 1 Tag

27,33 €*

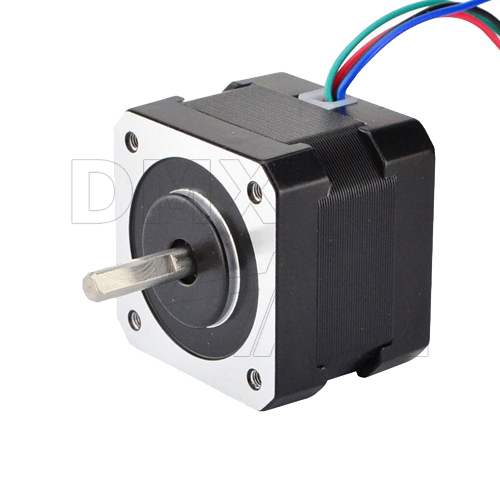

Schrittmotor NEMA17 12V/400mA
