Produktinformationen "DMX-Universal-Demux"

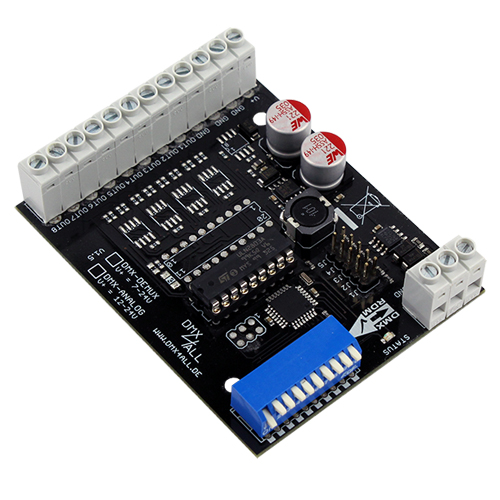

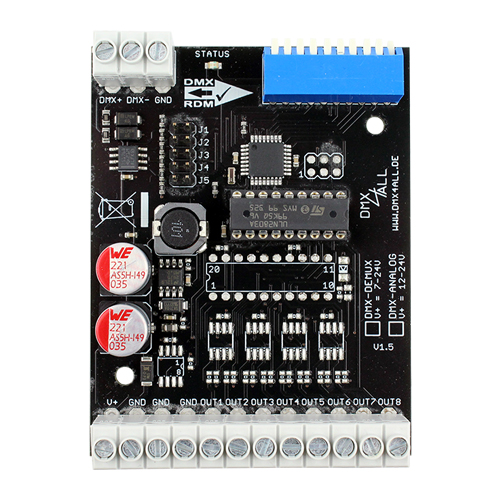

 DMX-Universal-Demux |
8 Ausgänge mit Open-Collector-Ausgangstreiber
Es stehen 8 Ausgänge mit Open-Collector-Ausgangstreiber für die Ansteuerung externer Geräte zur Verfügung.
Für Spannungen von 12V bis zu 24V
Der DMX-Universal-Demux arbeitet mit Versorgungsspannungen von 12V bis zu 24V.
Verschiedene Betriebsmodi
Per Jumper kann der Betriebsmode des DMX-Universal-Demux ausgewählt werden.
Möglich ist der Betriebsmode Schwellwert / Binär / PWM / Servo / Strobo.
DMX FAIL-Funktion
Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signal
den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.
Per DMX steuerbar
Der DMX-Universal-Demux wird per DMX angesteuert und verwendet je nach Betriebsmode 1 oder 8 DMX-Kanäle.
RDM Unterstützung
Das DMX-Universal-Demux erlaubt die Konfiguration per RDM über DMX.
LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.
Hutschienengehäuse verfügbar
Passend für den DMX-Universal-Demux ist als Zubehör das Hutschienengehäuse 700 erhältlich.
| Technische Daten |
| Spannungsversorgung: | 7-24V DC |
| Stromaufnahme: | 40mA@12V / 35mA@24V (ohne Last) |
| Protokoll: | DMX512 |
| RDM | |
| DMX-Kanäle: | 1 oder 8 Kanäle (abhängig vom Betriebmode) |
| Ausgang: | 8 Open-Collector-Ausgänge |
| max. 500mA | |
| DMX-FAIL: | HOLD / 0-100% |
| Betriebsarten: | Schwellwert (schaltet bei 50%) |
| Binär (8-Bit) | |
| PWM (~175Hz) | |
| Servo | |
| Strobo | |
| Monostable 1 Second | |
| Anschluss: | Schraubklemmen |
| Abmessungen: | 64,2mm x 82mm |
| Produkt Downloads |
Verantwortliche Person für die EU
In der EU ansässiger Wirtschaftsbeteiligter, der sicherstellt, dass das Produkt den erforderlichen Vorschriften entspricht:
DMX4ALL GmbH
Reiterweg 2A
44869 Bochum
Germany
WEEE DE37841650
+49 2327 2204600
kontakt@dmx4all.de
WarnungAchtung, alle Installations-, Service- und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
Achtung, das Gerät ist kein Spielzeug und darf nicht in die Hände von Kindern gelangen.
EntsorgungElektrische und elektronische Produkte dürfen nicht in den Hausmüll. Das Produkt ist am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften und den örtlichen Bedingungen zu entsorgen
Zu diesem Produkt empfehlen wir Ihnen:
+10
Hutschienengehäuse 700Modulgehäuse für M36-DIN-Normschienen. Technische Daten Oberteil Material:LexanFarbe:Grau (RAL 7035)Max. Temperatur:100°CEinbaubreite:70.0 mm (4 Module)Aufklebergröße:41.0 x 65.0 mmBrennverhalten:Gemäß UL94-VO Unterteil Material:NorylFarbe:Schwarz (RAL 7021)Max. Temperatur:100°CKlemmen:max. 24Montage:DIN-Normschiene (EN50022)Brennverhalten:Gemäß UL94-VO Produkt DownloadsHutschienengehäuse 700Maßzeichnung
Lieferzeit: ab Lager (1Tag)
+4

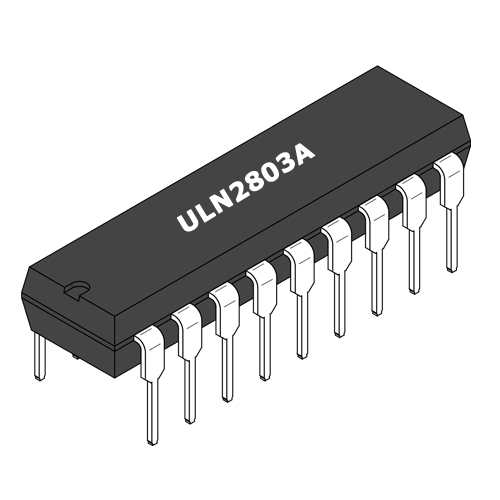

ULN2803ADie ULN2803A und ULN2804A enthalten jeweils acht Darlington-Transistoren mit gemeinsamen Emittern und integrierten Entstördioden für induktive Lasten. Jeder Darlington hat eine Spitzenstrombelastbarkeit von 600 mA (500 mA Dauerstrom) und hält im ausgeschalteten Zustand mindestens 50 V stand. Technische Daten Bezeichung:ULN2803A Hersteller:ST Gehäuse:DIP-18
