PixxSplitter DR8
109,99 €*
35 auf Lager
Lieferzeit: ab Lager (1Tag)
- Direkt vom Hersteller
- Versand innerhalb von 24h an Werktagen
-
Made in Germany -
Made in Europe - Technischer Support
PayPal
Jetzt kaufen und später bezahlen unterstützt von Paypal
SEPA Lastschrift unterstützt von Paypal
Rechnungskauf unterstützt von Paypal
Google Pay unterstützt von Paypal
Apple Pay unterstützt von Paypal
Kredit- oder Debitkarte unterstützt von Paypal
Bancontact unterstützt von Paypal
EPS unterstützt von Paypal
iDEAL unterstützt von Paypal
OXXO unterstützt von Paypal
Przelewy24 unterstützt von Paypal
BLIK unterstützt von Paypal
Multibanco unterstützt von Paypal
MyBank unterstützt von Paypal
Vorkasse
Nachnahme
Bar
Rechnung zzgl. Zahlungsfristverlängerungsgebühr
EC Kartenzahlung Zahlung bei Abholung
Kredit- oder Debitkarte bei Abholung Produktinformationen "PixxSplitter DR8"

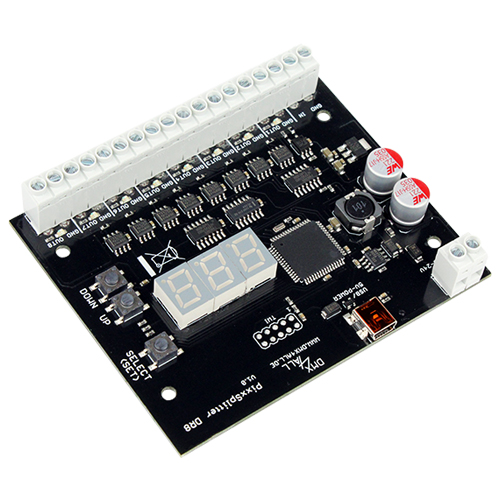

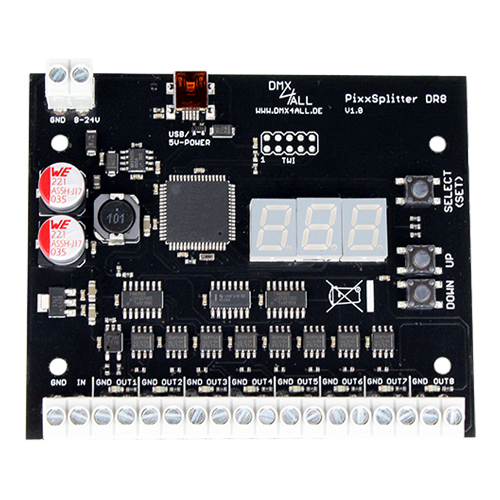

 PixxSplitter DR8 |
Der PixxSplitter DR8 ist ein Verteiler für ein digitales LED-Signal
an bis zu 8 angeschlossene digitale LED-Stripes.
Dabei können an jedem Ausgang bis zu 999 RGB- oder RGBW-Pixel angeschlossen werden.

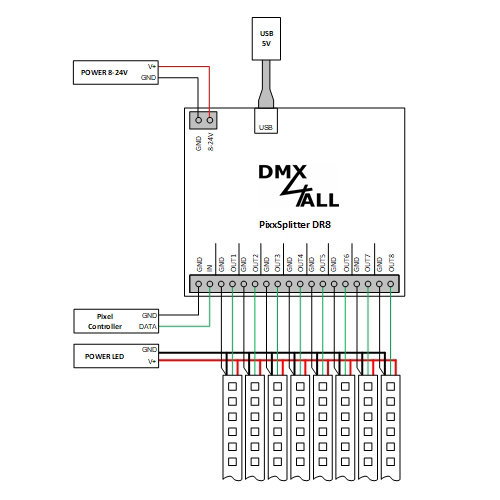

Das Eingangssignal welches von einem Pixelcontroller kommt beinhaltet Steuerinformationen
für alle angeschlossenen Pixel. Somit ist es möglich mit nur einem Steuergerät bis
zu 8 unterschiedliche digitale LED-Stripe-Elemente anzusteuern. Die Verkabelung erfolgt sternförmig.
In der Default-Einstellung ist die Pixelanzahl auf jedem Ausgang auf 100 RGB-Pixel eingestellt.
Insgesamt muss in diesem Fall ein Pixelcontroller 800 RGB-Pixel ansteuern, wobei
die ersten 100 Pixel (Pixel 1-100) am Ausgang 1, die zweiten 100 Pixel (Pixel 101-200) am Ausgang 2 usw.
angeschlossen werden.
| Technische Daten |
| Spannungsversorgung: | 8-24V DC / 100mA |
| 5V / 100mA über Mini-USB Anschluss | |
| Eingang: | Steuersignal für digitale LED-Stripes |
| Ausgang: | 8x Steuersignal für digitale LED-Stripes |
| Kompatible LED-Typen: | SK6812 |
| GS8208 | |
| WS2811, WS2812(B) | |
| INK1002, INK1003 | |
| Farbreihenfolge: | RGB / RGBW (einstellbar) |
| Anzahl Pixel/Ausgang: | 1 - 999 Pixel |
| Anzeige: | 3 stellige 7-Segment-Anzeige |
| 8x LED | |
| Bedienelemente: | 3 Taster (UP / DOWN / SELECT,SET) |
| Abmessungen: | 99mm x 80mm |
| Produkt Downloads |
DMX4ALL GmbH
Reiterweg 2A
Germany
WEEE DE37841650
+49 2327 2204600
kontakt@dmx4all.de
WarnungAchtung, alle Installations-, Service- und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
Achtung, das Gerät ist kein Spielzeug und darf nicht in die Hände von Kindern gelangen.
EntsorgungElektrische und elektronische Produkte dürfen nicht in den Hausmüll. Das Produkt ist am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften und den örtlichen Bedingungen zu entsorgen
Zu diesem Produkt empfehlen wir Ihnen:
Hutschienengehäuse 1050Modulgehäuse für M36-DIN-Normschienen. Technische Daten Oberteil Material:LexanFarbe:Grau (RAL 7035)Max. Temperatur:100°CEinbaubreite:105.0 mm (6 Module)Aufklebergröße:41.0 x 100.0 mmBrennverhalten:Gemäß UL94-VO Unterteil Material:NorylFarbe:Schwarz (RAL 7021)Max. Temperatur:100°CKlemmen:max. 36Montage:DIN-Normschiene (EN50022)Brennverhalten:Gemäß UL94-VO Produkt DownloadsHutschienengehäuse 1050Maßzeichnung
Lieferzeit: ab Lager (1Tag)

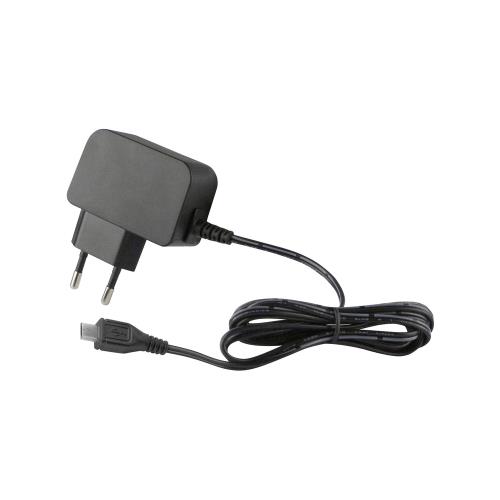

Steckernetzteil 5V/1,5A Mini-USB- Steckernetzteil mit Eurostecker- Universaleingang- geschützt gegen Kurzschluss, Überlast- Isolationsklasse II- niedrige Leerlaufleistung- entspricht DOE VI- Hersteller: HN-ELECTRONIC- Herstellerbezeichnung: HNP06-MINIUSBL6 Technische Daten Ausgangsspannung:5V Ausgangsstrom, max:1,5A (0...1,5A) Eingangsspannungsbereich:90...264V AC (47...63Hz) Einschaltstoßstrom, max.:30A Leerlaufleistung, max.:0,075W Betriebstemperaturbereich:-10...+40°C Länge der Zuleitung:1,5m Ausgangsstecker:Mini-USB Produkt DownloadsHNP06-MINIUSBL6Datenblatt
Lieferzeit: ab Lager (1Tag)
ArtNet PixxControl PX1Das ArtNet PixxControl PX1 ist ein kompaktes ArtNet (DMX über Ethernet) Interface,welches ArtNet direkt auf ein Steuersignal für diverse digitale LEDs umsetzt.Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum ArtNet-Netzwerk.Ausgang mit auswählbarem Pixel-DatenprotokollDas ArtNet PixxControl PX1 bietet einen konfigurierbaren Ausgang, bei demdas Pixel-Datenprotokoll (Steuersignal) für verschiedene LED-Pixel Typen und weitereParameter auswählbar ist.Einstellbare FarbreihenfolgeDie RGB-Farbreihenfolge ist einstellbar, was einen flexiblen Einsatz ermöglicht.Auch das Ansteuern von RGBW Pixeln ist möglich. Des Weiteren kann eine SingleColor-Optiongewählt werden, bei der jeder Pixel nur einen Kanal belegt.Einstellbare PixelgruppeDas ArtNet PixxControl PX1 unterstützt Pixelgruppen mit einstellbarer Länge.Jede Pixelgruppe verhält sich wie ein einzelnes Pixel, dass über 3 DMX-Kanäle (RGB)bzw. 4 DMX-Kanäle (RGBW) angesteuert wird.So lassen sich in Installationen mit vielen Pixeln Kanäle einsparen.RGB-LED-AnzeigeDie RGB-LED zeigt den aktuellen Betriebszustand des ArtNet PixxControl PX1 übersichtlich an.Abschaltbare LED-AnzeigeDie LED-Anzeige am ArtNet PixxControl PX1 ist per ArtNet-Command (AcLedMute),RDM (DISPLAY_LEVEL) oder zeitgesteuert abschaltbar. Dies ist vor allem auf Bühnen hilfreich,um störende "Lichtpunkte" zu vermeiden.RDMÜber RDM können die wichtigsten Parameter wie zum Beispiel der Pixel Typ, die Pixelgruppengrößeoder die Farbreihenfolge für den Datenausgang eingestellt werden.Kostenlose RDM-SoftwareFür die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configuratorals Download auf unserer Webseite www.dmx4all.de verfügbar.DMX4ALL Kommunikations-SchnittstelleDer ArtNet PixxControl PX1 verfügt über eine weitere Kommunikations-Schnittstelle,welche die DMX4ALL-Commands über TCP oder UDP verwendet.Einfache KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelleund unkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC,Smartphone oder Tablet aus möglich.Kombinierbar mit WiFi-KomponentenIn Verbindung mit einer WLAN-Bridge kann das ArtNet PixxControl PX1 auch in WLAN-Netze integriert werden.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet das ArtNet PixxControl PX1 eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!Hutschienengehäuse verfügbarPassend für den ArtNet PixxControl PX1 ist als Zubehör das Hutschienengehäuse 350 oder 350 flat erhältlich. Art-Net™ Designed by and Copyright Artistic Licence Holdings Ltd. Technische Daten Spannungsversorgung:8-24V DC (100mA@12V; 50mA@24V) Anschluss:RJ45 Ethernet 5er Schraubklemme Protokoll:Art-Net™ 4 (abwärtskompatibel) RDM Ausgangsprotokolle:APA-101, APA-104, APA-102,max. 1360 Pixel DycoLED PB3, DycoLED PB5, GS8208, INK1002, INK1003, LC8808, LPD1101, LPD8803, LPD6803, LPD8806, LPD1886 8Bit, LPD1886 12Bit (8Bit controlled), SK6812, SK6822, SK9822, SM16703, TM1804, TM1812, TM1814, TM1829, TM1934, UCS1903, UCS1912, UCS2903, UCS2912, WS2801, WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818, WS2821 LPD1886 12Bit (12Bit controlled),max. 680 Pixel UCS9812 (8Bit controlled), UCS9812 (16Bit controlled) Farbreigenfolge:RGB einstellbar / RGBW SingleColor weiß, rot, grün, blau Pixelgruppen:1 bis 127 Pixel / Alle Gammakorrektur:Einstellbar für LPD1886 12Bit (8Bit controlled), UCS9812 (8Bit controlled) LED-AnzeigenRGB Status-LED Ethernet-Status-LEDs Gelb und Grün Abmessung:29,2mm x 82mm Produkt DownloadsArtNet PixxControl PX1Bedienungsanleitung ArtNet PixxControl PX1User Manual ArtNet PixxControl PX1Firmware Software & ToolsIP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note RDM Configurator (ArtNet Produkte)Windows 32 & 64bit RDM ConfiguratorBedienungsanleitung RDM ConfiguratorUser Manual
Lieferzeit: ab Lager (1Tag)

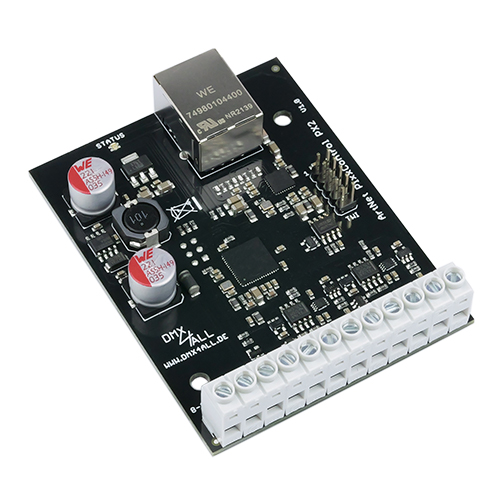

ArtNet PixxControl PX2Das ArtNet PixxControl PX2 ist ein kompaktes ArtNet (DMX über Ethernet) Interface,welches ArtNet direkt auf zwei unabhängige Steuersignale für diverse digitale LEDs umsetzt.Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum ArtNet-Netzwerk.Zwei unabhängige Ausgänge mit auswählbarem Pixel-DatenprotokollDas ArtNet PixxControl PX2 bietet zwei unabhängig konfigurierbare Ausgänge.Das Pixel-Datenprotokoll (Steuersignal) für verschiedene LED-Pixel Typen und weitereParameter sind für jeden Ausgang getrennt auswählbar.Einstellbare FarbreihenfolgeDie RGB-Farbreihenfolge ist einstellbar, was einen flexiblen Einsatz ermöglicht.Auch das Ansteuern von RGBW Pixeln ist möglich. Des Weiteren kann eine SingleColor-Optiongewählt werden, bei der jeder Pixel nur einen Kanal belegt.Einstellbare PixelgruppeDas ArtNet PixxControl PX2 unterstützt Pixelgruppen mit einstellbarer Länge.Jede Pixelgruppe verhält sich wie ein einzelnes Pixel, dass über 3 DMX-Kanäle (RGB)bzw. 4 DMX-Kanäle (RGBW) angesteuert wird.So lassen sich in Installationen mit vielen Pixeln Kanäle einsparen.SpannungsüberwachungBeide Datenausgänge sind mit einem Spannungseingang ausgestattet,der die Überwachung der LED-Spannungsversorgung über das Netzwerk ermöglicht.Die Spannungswerte können per RDM oder mit dem Web-Interface abgerufen werden.CTRL AusgangDer CTRL Ausgang kann dazu genutzt werden das Netzteil für die Spannungsversorgungder LED Installation nach 5 Minuten abzuschalten, sobald das ArtNet PixxControl PX2keine Daten empfängt, oder die angeschlossenen digitalen LEDs nicht leuchten.RGB-LED-AnzeigeDie RGB-LED zeigt den aktuellen Betriebszustand des ArtNet PixxControl PX2 übersichtlich an.Abschaltbare LED-AnzeigenDie LED-Anzeigen am ArtNet PixxControl PX2 sind per ArtNet-Command (AcLedMute),RDM (DISPLAY_LEVEL) oder zeitgesteuert abschaltbar. Dies ist vor allem auf Bühnen hilfreich,um störende "Lichtpunkte" zu vermeiden.Einfache KonfigurationEine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelleund unkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC,Smartphone oder Tablet aus möglich.RDMÜber RDM können die wichtigsten Parameter wie zum Beispiel der Pixel Typ, die Pixelgruppengrößeoder die Farbreihenfolge für beide Datenausgänge individuell eingestellt werden.Auch die Spannungswerte der LED-Spannungsversorgung können über RDM abgerufen werden.Kostenlose RDM-SoftwareFür die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configuratorals Download auf unserer Webseite www.dmx4all.de verfügbar.DMX4ALL Kommunikations-SchnittstelleDer ArtNet PixxControl PX2 verfügt über eine weitere Kommunikations-Schnittstelle,welche die DMX4ALL-Commands über TCP oder UDP verwendet.Kombinierbar mit WiFi-KomponentenIn Verbindung mit einer WLAN-Bridge kann das ArtNet PixxControl PX2 auch in WLAN-Netze integriert werden.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet das ArtNet PixxControl PX2 eine Firmware-Update-Funktion.Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!Hutschienengehäuse verfügbarPassend für den ArtNet PixxControl PX2 ist als Zubehör das Hutschienengehäuse 700 erhältlich. Art-Net™ Designed by and Copyright Artistic Licence Holdings Ltd. Technische Daten Spannungsversorgung:8-24V DC (150mA@12V; 100mA@24V) Anschluss:RJ45 Ethernet 12er Schraubklemme Ethernet:10 Mbit/s | 100 Mbit/s Protokoll:Art-Net™ 4 (abwärtskompatibel) RDM Ausgangsprotokolle:APA-101, APA-104, APA-102,max. 1360 Pixel je Ausgang DycoLED PB3, DycoLED PB5, GS8208, INK1002, INK1003, LC8808, LPD1101, LPD8803, LPD6803, LPD8806, LPD1886 8Bit, LPD1886 12Bit (8Bit controlled), SK6812, SK6822, SK9822, SM16703, TM1804, TM1812, TM1814, TM1829, TM1934, UCS1903, UCS1912, UCS2903, UCS2912, WS2801, WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818, WS2821 LPD1886 12Bit (12Bit controlled),max. 680 Pixel je Ausgang UCS9812 (8Bit controlled), UCS9812 (16Bit controlled) DMX512max. 512 DMX-Kanäle je Ausgang Farbreigenfolge:RGB einstellbar / RGBW SingleColor weiß, rot, grün, blau Pixelgruppen:1 bis 127 Pixel / Alle Gammakorrektur:Einstellbar für LPD1886 12Bit (8Bit controlled), UCS9812 (8Bit controlled) LED-AnzeigenRGB Status-LED Ethernet-Status-LEDs Gelb und Grün Abmessung:64,2mm x 82mm Produkt DownloadsArtNet PixxControl PX2Bedienungsanleitung ArtNet PixxControl PX2User Manual ArtNet PixxControl PX2Firmware Software & ToolsIP Configurator (ArtNet Produkte)Windows 32 & 64bit IP ConfiguratorAnwendungshinweis IP ConfiguratorApplication Note RDM Configurator (ArtNet Produkte)Windows 32 & 64bit RDM ConfiguratorBedienungsanleitung RDM ConfiguratorUser Manual
