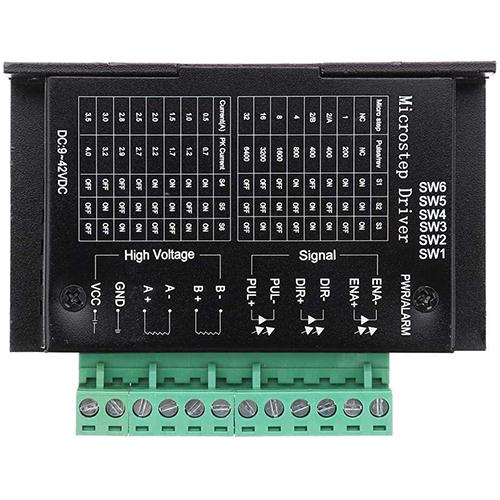

Schrittmotortreiber TB6600

 Schrittmotortreiber BRIDGEMit dem Schrittmotortreiber BRIDGE können externe Schrittmotortreiber an den DMX-Stepper-Control angeschlossen werden.Die Signale STEP, DIR und ENABLE werden durch die Schrittmotortreiber BRIDGE an den Motoranschluss gebrücktund können so für die Ansteuerung eines externen Schrittmotortreibers verwendet werden.Dieses Modul kann für den DMX-Stepper-Control verwendet werden.Für genaue Informationen beachten Sie bitte die Anleitung zum DMX-Stepper-Control. Technische Daten  Motortreiber:keiner (EXTERN)  Anschluss:2x 8-polige Stiftleiste  Abmessungen:15,2mm x 20,3mm  Lieferumfang:1x EXTERNAL DRIVER BRIDGE mit angelöteten Stiftleisten Produkt DownloadsSchrittmotortreiber BRIDGEBedienungsanleitung Schrittmotortreiber BRIDGEUser Manual

 Schrittmotor NEMA17 12V/1500mADies ist eines der beliebtesten Nema 17-Modelle.Es ist mit 1,8° Schrittwinkel (200 Schritte / Umdrehung).Jede Phase zieht einen Strom von 1.5 A bei 12 V, was ein Haltemoment von 45 Ncm ermöglicht. Technische Daten  Motor Typ:Bipolarer Schrittmotor  Betriebsspannung:12V  Betriebsstrom/Phase:1.5A  Schrittwinkel:1.8°  Haltemoment:45Ncm  Größe:42mm x 42mm x 39mm  Wellendurchmesser:Φ5mm  Länge der vorderen Welle:20mm

 Schrittmotor NEMA17 12V/400mADies ist das beliebteste Nema 17-Modell.Es ist mit 1,8° Schrittwinkel (200 Schritte / Umdrehung).Jede Phase zieht einen Strom von 0,4 A bei 12 V, was ein Haltemoment von 26 Ncm ermöglicht. Technische Daten  Motor Typ:Bipolarer Schrittmotor  Betriebsspannung:12V  Betriebsstrom/Phase:0.4A  Schrittwinkel:1.8°  Haltemoment:26Ncm  Größe:42mm x 42mm x 34mm  Wellendurchmesser:Φ5mm  Länge der vorderen Welle:20mm

 DMX-Stepper-ControlDer DMX-Stepper-Control ist für die Ansteuerung eines Schrittmotors (Stepper) per DMX vorgesehen.Die umfangreiche Konfiguration erfolgt per RDM.Verschiedene BetriebsartenVerschiedene Betriebsarten erlauben den Dauerbetrieb mit variabler Geschwindigkeit oder das Anfahren von definierten Positionen.RDM Unterstützung Der DMX-Stepper-Control erlaubt die Konfiguration per RDM über DMX.Kostenlose RDM-SoftwareFür die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.Verriegelbare GeräteeinstellungenDie RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern von gespeicherten RDM-Parametern, um unautorisierte Änderungen zu verhindern.Austauschbarer SchrittmotortreiberDer Standard Pololu A4988 Schrittmotortreiber ist für Spannungen von 8-24V geeignet und kann einen Strom von 2A per Phase ansteuern.Alternativ kann der Schrittmotortreiber auch gegen einen SilentStepStick mit Trinamic TMC2100 / TMC2208 ausgetauscht werden oder es kann wahlweise auch ein externer Schrittmotortreiber mit der Schrittmotortreiber BRIDGE eingesetzt werden.Microschritt BetriebsartenUnterstützt werden vom Schrittmotortreiber A4988 Full-Step (1/1) / Half-Step (1/2) / Quarter-Step (1/4) / Eighth-Step (1/8) / Sixteenth-Step (1/16)Linker und rechter EndschalterEingänge für einen linken und rechten Endschalter erlauben die Begrenzung des Verfahrweges.Aktivierung / Deaktivierung des SchrittmotortreibersDer Schrittmotortreiber kann optional über DMX aktiviert oder deaktiviert werden.Initialisierung nach dem EinschaltenOptional kann eine Initialisierung nach dem Einschalten ausgeführt werden.In diesem Fall fährt der Motor an den Endschalter und speichert diese Position als Start/Endpunkt ab.Reset per DMXDer Initialisierungsprozess (Reset) kann optional über DMX im laufenden Betrieb gestartet werden. Technische Daten  Spannungsversorgung:8-24V DC / 50 mA (ohne angeschlossenen Motor)  Protokoll:DMX512 RDM  Eingang:1-5 DMX-Kanäle (abhängig vom Betriebmode)  Ausgangstreiber:Pololu A4988 Schrittmotortreiber (Standard) TMC2100 SilentStepStick (optional als Zubehör erhältlich) TMC2208 (optional als Zubehör erhältlich) Bridge für externe Steppertreiber (optional als Zubehör erhältlich)  Stepper-Spannung:8-24V DC (entspricht der Versorgungsspannung)  Stepper-Strom:max. 2A mit Pololu A4988 Schrittmotortreiber  Anschlüsse:Schraubklemmen  Abmessungen:80mm x 39mm Produkt DownloadsDMX-Stepper-ControlBedienungsanleitung DMX-Stepper-ControlUser Manual DMX-Stepper-ControlUSB DriverVersion 6.0.0.0 DMX-Stepper-ControlFirmware
