Simple DMX Dimmer (Azubi-Projekt)
24,95 €*
38 auf Lager.
angezeigt werden und Zahlungseingang per PayPal vorrausgesetzt.
Versand nur werktags von Montag bis Donerstag (bis 13:00 Uhr) (nicht am Samstag, Sonntag und Feiertag).
Lieferzeit: 1 Tag
- Direkt vom Hersteller
- Versand innerhalb von 24h
- Made in Germany
- Technischer Support
Produktinformationen "Simple DMX Dimmer (Azubi-Projekt)"
 Simple DMX Dimmer (Azubi-Projekt) |

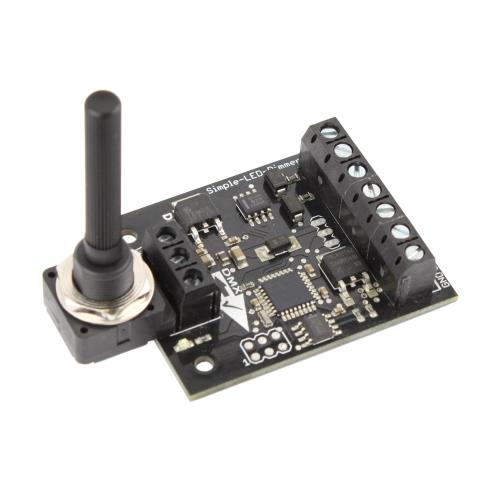

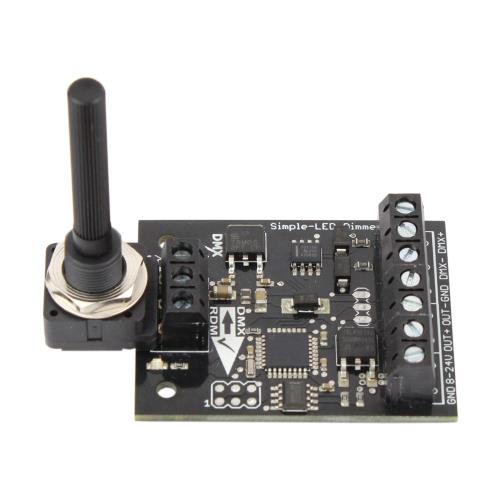

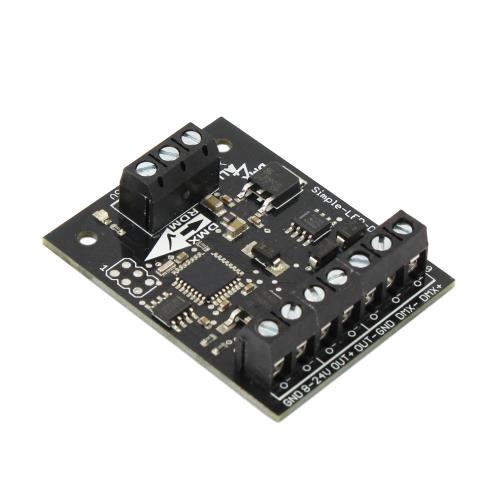

Der Simple-LED-Dimmer ist ein kompakter 1-Kanal-LED-Dimmer, um Analoge LEDs mit einer Spannungsversorgung von 8V – 24V und 16Bit PWM zu dimmen.
Das Einstellen der Helligkeitswerte ist über ein externes Potentiometer DMX möglich.
Der Output erfolgt mit einer Gamma-Korrektur (Dimmer-Kurve), die über RDM mit der kostenlosen Software RDM-Configurator konfiguriert werden kann. So lässt sich beispielsweise der untere Dimm-Bereich deutlich feiner einstellen als der obere.
Individuell konfigurierbare Dimm-Kurve
Der Simple-LED-Dimmer verfügt über eine frei programmierbare Dimm-Kurve zur Feineinstellung des Dimmverhaltens.
Der empfangene DMX-Kanal hat Werte von 0 bis 255 (8 Bit). Der Ausgangstreiber des Simple-LED-Dimmers bietet
hingegen 65536 Schritte (16 Bit) die den DMX-Werten zugeordnet werden.
StandAlone-Funktion (Poti-Dimmer)
Die Verwendung des Geräts ist auch ohne DMX möglich. Der Simple-LED-Dimmer verfügt dafür über eine Poti-Dimmer-Funktion.
Das Einstellen der Ausgangshelligkeit kann ohne DMX-Signal über ein Potentiometer erfolgen.
High Power Ausgang
Der Ausgang kann einen Strom von bis zu 5A treiben.
Somit ergibt sich eine maximale Last von 60W (12V) / 120W (24V).
0% bis 100% dimmbar
Die angeschlossenen LEDs werden per PWM von 0% bis zu 100% gedimmt.
Für Spannungen von 8V bis zu 24V
Der Simple-LED-Dimmer arbeitet mit Versorgungsspannungen von 8V bis zu 24V.
Die LED-Spannung entspricht der Versorgungsspannung.
RDM Unterstützung
Der Simple-LED-Dimmer erlaubt die Konfiguration per RDM über DMX.
Alle Parameter sind mit dem RDM-Configurator einstellbar.
Kostenlose RDM-Software
Für die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.
LED-Status-Anzeige
Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt.
DISPLAY Abschaltung einstellbar
Mit der Display Auto Off Funktion kann variable eingestellt werden, nach welchem Zeitraum das Display abgeschaltet wird.
Azubi Projekt
Der Simple LED Dimmer ist ein Azubi Projekt und im Rahmen der Ausbildung
zum Elektroniker für Geräte und Systeme entstanden.
| Technische Daten |
| Spannungsversorgung: | 8-24V (40mA@12V / 40mA@24V) |
| LED-Spannung: | 8-24V DC entspricht der Versorgungsspannung |
| (keine AC Spannung!) | |
| Ausgangsstrom: | max. 5A |
| Ausgangsleistung: | 60W (12V) / 120W (24V) |
| Protokoll: | DMX512 |
| RDM | |
| Potentiometer: | 10kΩ, linear |
| DMX-Kanäle: | Poti-Dimmer-Funktion |
| DMX-FAIL: | 1Ch. Dimmer |
| 1Ch. Dimmer + Poti | |
| 2Ch. Dimmer or Poti-Dimmer | |
| Ausgang: | PWM-Signal mit 16 Bit Auflösung |
| gemeinsame Versorgungsspannung | |
| PWM-Frequenz: | 250 Hz |
| Steuerung: | Potentiometer |
| DMX | |
| Anschlüsse: | Schraubklemmen |
| Abmessungen: | 82mm x 29,2mm |
| Produkt Downloads |
