Simple DMX Switch (Azubi-Projekt)

35,69 €*

Inhalt: 1 Stck.

16 auf Lager.

Das Versandversprechen gilt nur für Artikel, die im Online Shop als DMX4ALL GmbH - DMX und RDM-Technik Made in Germany

angezeigt werden und Zahlungseingang per PayPal vorrausgesetzt.
Versand nur werktags von Montag bis Freitag (bis 13:00 Uhr) (nicht am Samstag, Sonntag und Feiertag).

Lieferzeit: 1 Tag

Stck.

Produktnummer: 92-0005

Hersteller: DMX4ALL GmbH

Hersteller-Nr.: 92-0005

Gewicht: 0,1 kg

Lieferzeit: 1 Tag

Unsere Vorteile

Direkt vom Hersteller
Versand innerhalb von 24h
Made in Germany
Technischer Support

Unsere Zahlungsarten:

Produktinformationen "Simple DMX Switch (Azubi-Projekt)"

Simple DMX Switch (Azubi-Projekt)

Der Simple DMX Switch ist ein einfach zu konfigurierender DMX-Umschalter,
mit dem zwischen zwei angeschlossenen DMX-Eingangsquellen hin und her geschaltet werden kann.

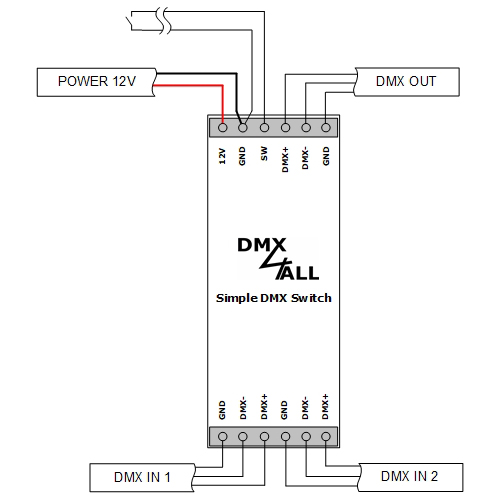

Der Simple DMX Switch verfügt über 2 DMX Eingänge und 1 DMX Ausgang.

Zudem kann der Simple DMX Switch in 3 Betriebsarten verwendet werden.
Die Betriebsarten werden über 2 Jumperfelder konfigurieren.

Darüber hinaus verfügt der Simple DMX Switch über einen Tasteingang.
Mit diesem Eingang kann der Simple DMX Switch gesteuert werden.
An den Tasteingang kann ein Schalter oder Taster angeschlossen werden.

Außerdem ist es möglich mehrere Simple DMX Switches mit nur einen Schalter zu steuern.
Dies Ermöglicht es mehrere DMX Universen gleichzeitig nur über einen Schalter zu Schalten.

Die beiden Status LED‘s zeigen an welches DMX Signal aktuell am Ausgang ausgegeben wird.

Leuchtet die Status LED für DMX IN 1 (grün), wird das DMX-Signal 1 ausgegeben.
Leuchtet die Status LED für DMX IN 2 (gelb), wird das DMX-Signal 2 ausgegeben.

Für den Simple DMX Switch ist das Hutschienengehäuse 350flat vorgesehen.

Azubi Projekt
Der Simple DMX Switch ist ein Azubi Projekt und im Rahmen der Ausbildung
zum Elektroniker für Geräte und Systeme entstanden.

Technische Daten


Spannungsversorgung:	+8 - +24 V DC / 30 mA

Eingabe:	Tasteingang
	2x Jumperfelder

Eingang:	2x DMX IN

Ausgang:	1x DMX OUT

Protokoll:	DMX512

Statusanzeige:	1x LED grüne (DMX IN 1)
	1x LED gelbe (DMX IN 2)

Anschlüsse:	Schraubklemmen

Abmessungen:	82mm x 29,2mm

Produkt Downloads

Simple DMX Switch (Azubi-Projekt)
Bedienungsanleitung
Simple DMX Switch (Azubi-Projekt)
User Manual
