Produktinformationen "LED-Dimmer DR4F"
 LED-Dimmer DR4F |
Der LED-Dimmer DR4F ist ein kompakter LED-Dimmer der 4 getrennte LED Ausgänge ansteuert.
Diese können für RGB+W oder auch für einzelne, einfarbige LED-Stripes verwendet werden.
Der Anschluss der LEDs erfolgt mittels Schraubklemmen.
Über einen RJ45-Anschluss erfolgt die Verbindung zum Ethernet (ArtNet-Netzwerk).

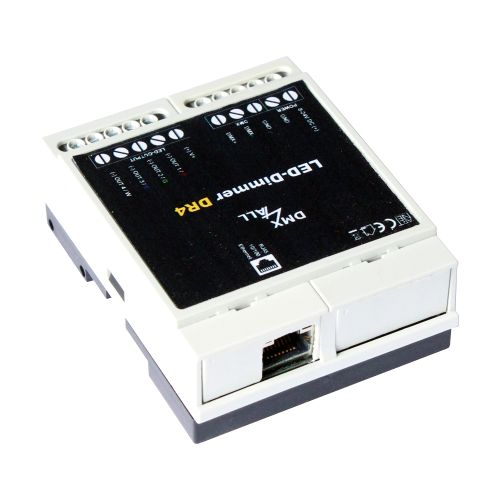

Flaches Hutschienengehäuse
Der LED-Dimmer DR4F ist als FLAT-Version in einem flachen Hutschienengehäuse zur platzsparenden Montage ausgelegt.
High Power Konstantspannungs-Ausgänge
Die Ausgänge können einen Strom von bis zu 10A treiben.
Somit ergibt sich eine maximale Last von 120W (12V) bzw. 240W (24V).
Einstellbare Ausgangsfrequenz
Die Ausgangsfrequenz an den LED-Ausgängen lässt sich zwischen 250Hz und 4000Hz einstellen.
10 benutzerdefinierte Farbwechsel/Programme
Der LED-Dimmer DR4F bietet über 10 benutzerdefinierte Farbwechsel.
Diese können über den Webbrowser erstellt werden.
Abschaltbare LED-Anzeigen
Die LED-Anzeigen am LED-Dimmer DR4F sind per ArtNet-Command (AcLedMute) oder zeitgesteuert abschaltbar.
Dieses ist vor allem auf Bühnen hilfreich um störende "Lichtpunkte" zu vermeiden.
Steuerung per Browser mit Colorwheel oder App
Die Steuerung der Ausgänge ist per integriertem Webinterface über ein Colorwheel möglich.
Alternativ kann auch jede App die Art-Net unterstützt verwendet werden.
DMX Ansteuerung

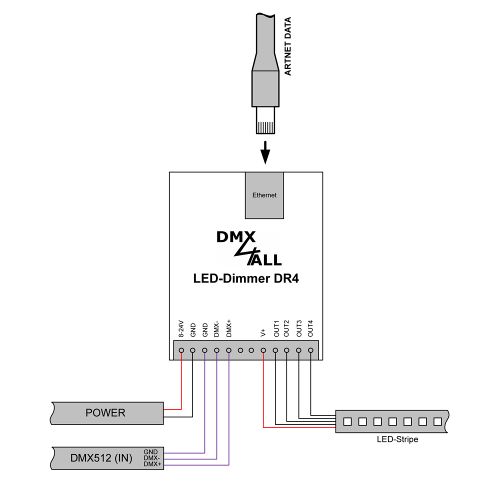

Die Ausgänge können wahlweise per Art-Net™ oder DMX angesteuert werden.
Eine einstellbare Priorität legt fest welches Signal verwendet werden soll, wenn beide Signale anliegen.

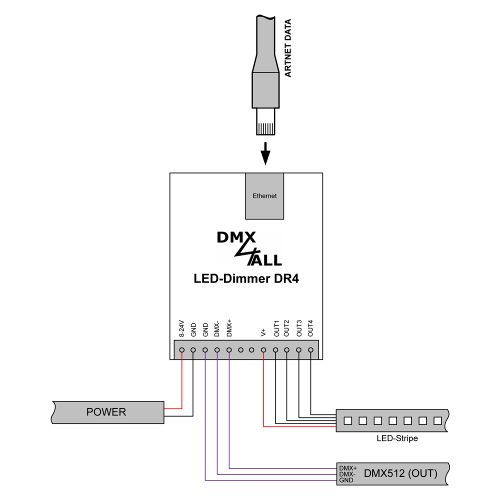

Wird der LED-Dimmer DR4F per Art-Net™ angesteuert, kann der DMX-Anschluss auch als DMX-Ausgang konfiguriert werden.
RDM Unterstützung
Der LED-Dimmer DR4F erlaubt die Konfiguration per RDM über ArtNet oder DMX.
Kostenlose RDM-Software
Für die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator
als Download auf unserer Webseite www.dmx4all.de verfügbar.
Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der LED-Dimmer DR4F eine Firmware-Update-Funktion.
Einfache Konfiguration
Eine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und
unkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,
ein normaler Webbrowser reicht aus. So ist die Konfiguration jederzeit vom PC, Smartphone
oder Tablet aus möglich.
DMX4ALL Kommunikations-Schnittstelle
Der LED-Dimmer DR4F verfügt über eine weitere Kommunikations-Schnittstelle,
welche die DMX4ALL-Commands über TCP oder UDP verwendet.
Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.
Verantwortliche Person für die EU
In der EU ansässiger Wirtschaftsbeteiligter, der sicherstellt, dass das Produkt den erforderlichen Vorschriften entspricht:
DMX4ALL GmbH
Reiterweg 2A
44869 Bochum
Germany
WEEE DE37841650
+49 2327 2204600
kontakt@dmx4all.de
WarnungAchtung, alle Installations-, Service- und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
Achtung, das Gerät ist kein Spielzeug und darf nicht in die Hände von Kindern gelangen.
EntsorgungElektrische und elektronische Produkte dürfen nicht in den Hausmüll. Das Produkt ist am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften und den örtlichen Bedingungen zu entsorgen
| Technische Daten |
| Spannungsversorgung: | 12-24V DC / 100mA (entspricht der LED-Spannung) |
| LED-Spannung: | 12-24V DC (keine AC Spannung !) |
| Protokoll: | Art-Net™ |
| DMX512 | |
| DMX4ALL Commands | |
| LED-Ausgang: | 4x (R/G/B/W) max. je 10A |
| in Summe 16A mit gemeinsamer Anode (+) | |
| gemeinsame Versorgungsspannung / Konstantspannung | |
| PWM-Auflösung: | 256 Stufen (8-Bit), linear |
| PWM-Tastverhältnis: | 0-100% |
| PWM-Frequenz: | 250Hz / 500Hz / 1000Hz / 2000Hz / 4000Hz |
| DMX Unterstützung: | DMX512 Eingang oder Ausgang |
| Priorität einstellbar | |
| Konfiguration: | per Webbrowser |
| Anschluss: | RJ45 Ethernet |
| Schraubanschlüsse | |
| Abmessung: | 70mm x 90mm x 33mm |
| Produkt Downloads |
| Software & Tools |
