IEC62386 PSU30Das IEC62386 PSU30 BUS-Netzteil ist Zubehör für den DMX-IEC62386 Gateway mitdem bis zu 30 Busteilnehmer versorgt werden können.Die Notwendigkeit eines externen Netzteils entfällt, da der DMX-IEC62386 Gatewayüber einen Steckplatz für das eigens entwickelten IEC62386 PSU30 BUS-Netzteils verfügt. Technische Daten  Spannungsversorgung:5V DC vom DMX-IEC62386 Gateway  Bussystem:IEC62386  Max. Ausgangsstrom:60mA (für 30 Busteilnehmer je 2mA)  Anschlüsse:Buchsenleiste 1x2pol 2,54mm Buchsenleiste 2x5pol 2,54mm  Abmessungen:23mm x 35mm Produkt DownloadsIEC62386 PSU30Bedienungsanleitung IEC62386 PSU30User Manual

 DMX-DSI/DALI-Interface 8This DMX-DSI/DALI-Interface 8 controls electronic ballast with DSI or DALI-interface.8 output signals direct on clamp.Each output will be controlled via a DMX-channel.The switching between DSI- and DALI-operation occurs via a switch for all outputs.  Specifications  Power supply:12-24V DC / 100mA  Input:8 DMX-channels  Output:8x DSI or DALI each output controlled via one DMX-channel (broadcast)  Connection:Screw terminals  Dimensions:64,2 x 82 mm Product DownloadsDMX-DSI/DALI-Interface 8Bedienungsanleitung DMX-DSI/DALI-Interface 8User Manual

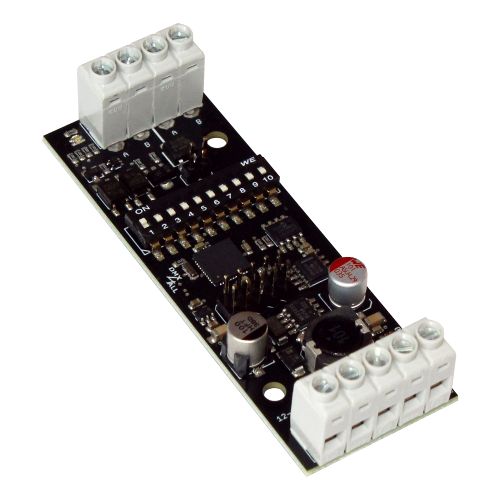

 DMX-IEC62386 GatewayDas DMX-IEC62386 Gateway ist ein bidirektionaler Protokollwandler, der mit seiner kompaktdesignten Baugröße 2 Geräte in einem vereint. Je nach Anwendungsfall kann das DMX-IEC62386 Gatewaydurch die 2-Wege Kommunikation sowohl das DMX-Signal in IEC62386 Steuerbefehle umsetzen,als auch IEC62386 Steuerbefehle in DMX-Werte wandeln.Insbesondere macht die reduzierte Baugröße und das „On-Board“ BUS-Netzteil das DMX-IEC62386 Gatewayzu einem platzsparenden und preisoptimierten Allrounder. Die Notwendigkeit eines externen Netzteilsentfällt, da die Baugruppe über einen Steckplatz eines eigens entwickelten BUS-Netzteils verfügt.Insgesamt überzeugt das DMX-IEC62386 Gateway als bidirektionaler Protokollwandler mit integriertemBUS-Netzteil durch das clevere Design, in Kombination mit vielen nützlichen Funktionen, dieausschließlich dezentral über das remote device management parametriert werden.Verschiedene KommunikationsrichtungenDas DMX-IEC62386 Gateway kann als IEC62386-Ausgabegerät (DMX als Eingang)oder DMX-Ausgabegerät (IEC62386 als Eingang) betrieben werden.Aufsteckbares BUS-NetzteilDEin optional erhältliches BUS-Netzteil kann einfach aufgesteckt werden.Somit ist ein externes Netzteil nicht immer notwendig und es ergibt sich einesehr kompakte und platzsparende Gesamtlösung.RDM UnterstützungDas DMX-IEC62386 Gateway erlaubt die Konfiguration per RDM über DMX.Unterstützt Einzel-Geräte und /oder Geräte-Gruppen oder BroadcastDer Protokollwandler kann DMX-Signale auf IEC62386-Bus-Steuerbefehle per Broadcastoder gezielt an einzelne Geräte oder Gruppen senden.Einstellbare DMX-AdressenFür jedes Gerät oder jede Gruppe kann eine eigene DMX-Startadresse vergeben werden.Individuelle DMX-FAIL AktionBei Ausfall des DMX-Signals kann für jedes Gerät oder jede Gruppe einindividuelles Verhalten vorgegeben werden.Konfigurierbare BetriebsartDie Betriebsart legt fest, wie jedes angeschlossene Gerät oder die Gruppe anzusprechen ist.Dabei kann zwischen den Optionen ARC-Power / %-Power / Color Temperatur / RGB / RGB+W /RGB+WA / RGB+WAF gewählt werden.AUS als ARC LEVEL oder OFF COMMANDDas Verhalten bei einem Dimmwert von 0% (AUS) ist zwischen Senden eines OFF-Commandsoder Senden eines ARC-Levels einstellbar.BUS-Command RefreshEin automatischer Refresh der BUS-Commands ist aktivierbar und wird auch dann ausgeführt,wenn kein DMX-Signal anliegt. Das Ausführintervall ist zwischen 10s und 600s einstellbar.Verriegelbare GeräteeinstellungenDie RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern vongespeicherten RDM-Parametern, um unautorisierte Änderungen zu verhindern.64 Geräte in DMX-WerteFür alle 64 IEC62386-Geräte wird der Helligkeitswert auf jeweils einem DMX-Kanal ausgegeben.Kostenlose RDM-SoftwareFür die Einstellung der Parameter über RDM ist unsere kostenlose SoftwareRDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.RGB-LED-AnzeigeEine RGB-LED zeigen den aktuellen Betriebszustand übersichtlich an.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der DMX-IEC62386 Gatewayeine Firmware-Update-Funktion per RDM.Hutschienengehäuse erhältlichPassend für das DMX-IEC62386 ist als Zubehör das Hutschienengehäuse 350oder das Hutschienengehäuse 350 flat erhältlich. Technische Daten  Spannungsversorgung:12-48V DC 50mA@12V / 30mA@24V / 15mA@48V  Protokoll:DMX512 / RDM IEC62386  Kommunikationsrichtungen:DMX - IEC62386 IEC62386 - DMX  Anzahl Geräte/Gruppen:bis zu insgesamt 64 Geräte/Gruppen als SubDevice oder Broadcast  Parameter je SubDevice:DMX-Startadresse Personality (Device 1-64 oder Group 1-16) DMX-Fail-Mode (Hold / 0-100%) Working Mode  Betriebsart (Working Mode):Brightness level (%) Brightness White CCT (DT8) Tunable level (arc power) RGB (RGBWAF DT8) RGB+W (RGBWAF DT8) RGB+WA (RGBWAF DT8) RGB+WAF (RGBWAF DT8)  DMX-FAIL:Hold / 0-100%  LED-Anzeige:RGB-LED  Internes BUS-Netzteil:aufsteckbar, als Zubehör erhältlich  Anschlüsse:Schraubklemmen  Abmessungen:29,2mm x 82mm Produkt DownloadsDMX-IEC62386 GatewayBedienungsanleitung DMX-IEC62386 GatewayUser Manual DMX-IEC62386 GatewayFirmware
