HUB75E Dot-Matrix Control

149,00 €*

Inhalt: 1 Stck.

23 auf Lager.

Das Versandversprechen gilt nur für Artikel, die im Online Shop als DMX4ALL GmbH - DMX und RDM-Technik Made in Germany

angezeigt werden und Zahlungseingang per PayPal vorrausgesetzt.
Versand nur werktags von Montag bis Freitag (bis 13:00 Uhr) (nicht am Samstag, Sonntag und Feiertag).

Lieferzeit: 1 Tag

Stck.

Produktnummer: 90-3680

Hersteller: DMX4ALL GmbH

Hersteller-Nr.: 90-3680

Gewicht: 0,25 kg

Lieferzeit: 1 Tag

Unsere Vorteile

Direkt vom Hersteller
Versand innerhalb von 24h
Made in Germany
Technischer Support

Unsere Zahlungsarten:

Produktinformationen "HUB75E Dot-Matrix Control"

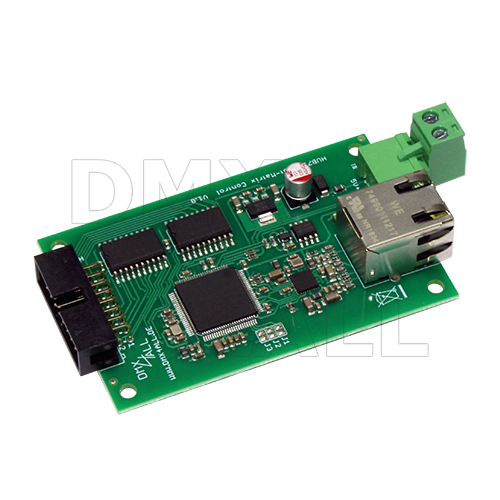

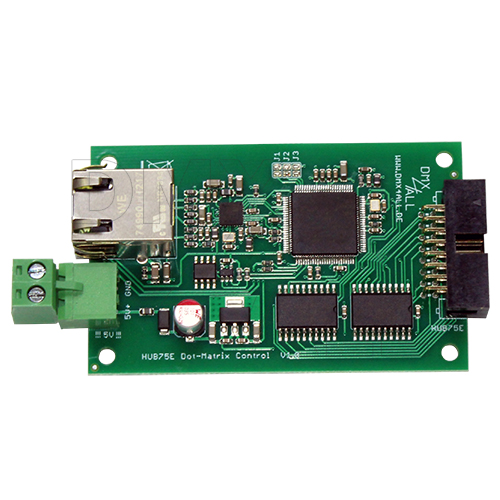

HUB75E Dot-Matrix Control

Der HUB75E Dot-Matrix Control ist ein Controller für die Ansteuerung von Dot-Matrix-Anzeigen.

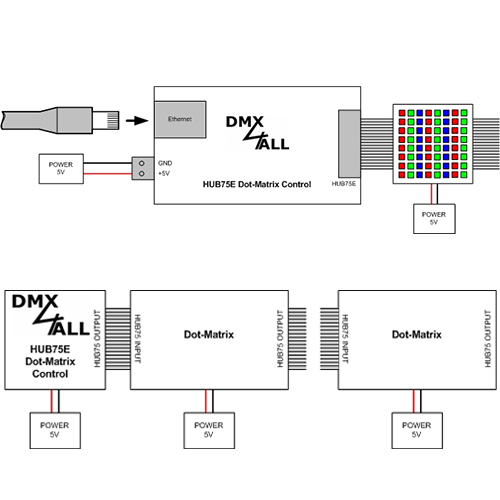

Über einen Standard RJ45-Netzwerkanschluss erfolgt die Verbindung zum Ethernet-Netzwerk.

Bis zu 5440 RGB-Pixel
Mit einem HUB75E Dot-Matrix Control lassen sich bis zu 5440 RGB-Pixel ansteuern.

Einstellbare Dot-Matrix Parameter
Die Parameter für die Dot-Matrix sind einstellbar. Somit lassen sich verschiedene
Dot-Matrix-Anzeigen über den HUB75E Dot-Matrix Control ansteuern.

Art-Net™ oder TPM2.net
Per Art-Net™ oder TPM2.net kann die Datenübertragung erfolgen.
Die Art-Net™ 4 Spezifikation wird unterstützt.

Abschaltbare LED-Anzeigen
Die LED-Anzeigen am HUB75E Dot-Matrix Control sind per ArtNet-Command (AcLedMute) oder zeitgesteuert
abschaltbar. Dieses ist vor allem auf Bühnen hilfreich, um störende "Lichtpunkte" zu vermeiden.

Einfache Konfiguration
Eine benutzerfreundliche Konfiguration über einen Webbrowser ermöglicht eine schnelle und
unkomplizierte Einstellung aller Parameter. Es wird keine spezielle Software benötigt,
ein normaler Webbrowser reicht aus.
So ist die Konfiguration jederzeit vom PC, Smartphone oder Tablet aus möglich.
Zur einfachen Einstellung der IP stellen wir den IP-Configurator als PC-Tool oder Android-App
kostenlos zur Verfügung. Damit können Sie die Netzwerkeinstellungen unverändert
lassen und die IP problemlos konfigurieren.

Kombinierbar mit WiFi-Komponenten
In Verbindung mit einer WLAN-Bridge kann der HUB75E Dot-Matrix Control auch in WLAN-Netze integriert werden.

Firmware-Update-Funktion
Um zukünftige Funktionen nutzen zu können bietet der HUB75E Dot-Matrix Control eine Firmware-Update-Funktion.
Diese kann vom Webbrowser gestartet werden, sodass kein Zugriff auf das Gerät notwendig ist!

Der HUB75E Dot-Matrix Control wird unter anderem unterstützt von:

Madrix - LED Lighting Control Solutions
DMX-Configurator
Jinx!
oder jede andere Software mit ArtNet™-Ausgabe

Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.

Technische Daten


Spannungsversorgung:	5V DC (200mA@5V)

Anschlüsse:	Ethernet: RJ45
	Power: 2polige Schraubklemme
	HUB75E: 16 polige Stiftleiste

Data Fail:	Hold
	Blackout
	Saved Picture

Dot-Matrix Parameter:	Panel Anzahl (1-10)
	Panel Breite (32, 64, 96, 128)
	Panel Höhe (8, 16, 32, 64)
	Panel Scan Rate (1/4, 1/8, 1/16, 1/32)
	Panel RGB Gruppen (1, 2)
	Farbtiefe (3-24 Bit)

Protokoll:	Art-Net ™ 4 (maximal 32 Universen)
	TPM2.net (maximal 16384 Kanäle)

Farbreihenfolge:	RGB

User Picture:	Benutzer konfigurierbare Ausgabe die nach dem
	Einschalten oder nach Datenausfall ausgegeben wird

LED-Anzeigen:	Grün: Ethernet-Verbindung vorhanden
	Gelb: Daten werden übertragen

Abmessung:	80mm x 50,5mm (ohne Klemmen)

Lieferumfang:	1x HUB75E Dot-Matrix Control
	1x Schraubklemme 2polig / RM5
	1x Kurzanleitung deutsch/englisch

Produkt Downloads

HUB75E Dot-Matrix Control
Bedienungsanleitung
HUB75E Dot-Matrix Control
User Manual
HUB75E Dot-Matrix Control
Firmware

Software & Tools

DMX-Configurator V2
Windows 32 & 64bit
DMX-Configurator V2
Bedienungsanleitung
DMX-Configurator V2
User Manual
IP Configurator (ArtNet Produkte)
Windows 32 & 64bit
IP Configurator
Anwendungshinweis
IP Configurator
Application Note
