DIY-Board 350

Produktinformationen "DIY-Board 350"

kategorie-head.png DIY-Board 350

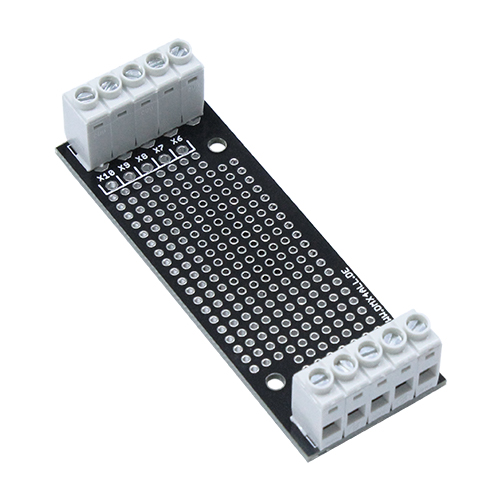

Mit dem DIY-Board 350 können eigene Schaltungen wie z.B. Sicherungsplatinen realisiert werden.

Das DIY-Board dient als universelle Leiterplatte und kann nach
Belieben mit Komponenten und Verbindungen bestückt werden.

Die Löcher der Lochrasterfläche sind im RM2,54 das bedeutet im 2,54mm Raster angeordnet.

Um Kabel mit den auf dem Board verbauten Komponenten zu verbinden,
können bei Bedarf die beiliegenden Schraubklemmen in die dafür vorgesehenen Bohrungen
eingelötet werden (ober- bzw. unterhalb der X1-X10 Beschriftung am Leiterkartenrad).
Die beschrifteten Kontakte X1-X10 sind dann mit den danebenliegenden Schraubklemm-Kontakten verbunden.

Die Größe des Boards erlaubt die Montage in einem Hutschienengehäuse 350
oder Hutschienengehäuse 350 flat (als Zubehör erhältlich).




kategorie-head.png Technische Daten

Abmessungen:82mm x 29,2mm

Leiterkartendicke:1,6mm

Leiterkartenfarbe:Schwarz

Kupferdicke:35um

Material:FR-4

Rastermaß:RM 2,54 (2,54mm)

Lochdurchmesser:1mm

Ausführung:Punktraster, zweiseitig, durchkontaktiert und bleifrei


kategorie-head.png Produkt Downloads
Hersteller "DMX4ALL GmbH"
Wir bieten
professional space with a human face

Die DMX4ALL GmbH ist ein Ingenieurbüro mit dem Produktschwerpunkt der Licht- und Steuerungs- technik basierend auf dem ARTNET,DMX512 und RDM Protokoll. Der Familienbetrieb entwickelt und produziert seit 2004 elektronische Schaltungen für Clubs, Bühne und Beleuchtung. Die Produktpalette ist mit den Bedürfnissen der Kunden gewachsen und reicht heute vom einfachen DMX-Dekoder über verschiedene Abspieler und ArtNet PoE Interfaces bis hin zu modernen LED-Dimmern Stepper und innovativen LED Pixel-Kontrollern.
Weiterführende Links des Herstellers

Zu diesem Produkt empfehlen wir Ihnen:

Hutschienengehäuse 350
 Hutschienengehäuse 350Modulgehäuse für M36-DIN-Normschienen. Technische Daten  Oberteil Material:LexanFarbe:Grau (RAL 7035)Max. Temperatur:100°CEinbaubreite:35.0 mm (2 Module)Aufklebergröße:41.0 x 30.0 mmBrennverhalten:Gemäß UL94-VO  Unterteil Material:NorylFarbe:Schwarz (RAL 7021)Max. Temperatur:100°CKlemmen:max. 5Montage:DIN-Normschiene (EN50022)Brennverhalten:Gemäß UL94-VO Produkt DownloadsHutschienengehäuse 350Maßzeichnung
Produktnummer: 50-0060
