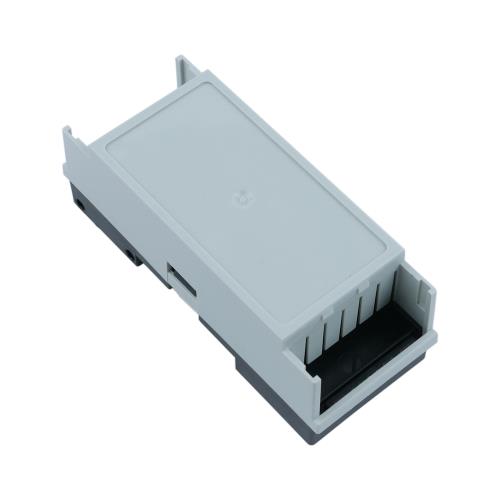

Hutschienengehäuse 350 flat

 Wandhalter für HutschienengehäuseWandbefestigung aus schwarzem Kunststoff(Satz = 2 Teile)  Technische Daten  Material:NorylFarbe:Schwarz (RAL 7021)Max. Temperatur:100°CBrennverhalten:Gemäß UL94-VO

 Schrauben 2,9x6,5mm für Hutschienengehäuse 10erSchraube Kreuzschlitz 2.9 x 6.5 mm, 10 StückKompatibel mit:- Hutschienengehäuse 350- Hutschienengehäuse 350 flat- Hutschienengehäuse 700- Hutschienengehäuse 1050 Technische Daten  Durchmesser:2.9mmMaße:(Ø x L) 2.9mm x 6.5mmAntrieb:Kreuzschlitz Z (Pozidriv)Schaft:ohne SchaftLänge:6.5mmMaterial:Stahl - verzinktKopfform :Linsenkopf

 DIY-Board 350Mit dem DIY-Board 350 können eigene Schaltungen wie z.B. Sicherungsplatinen realisiert werden.Das DIY-Board dient als universelle Leiterplatte und kann nachBelieben mit Komponenten und Verbindungen bestückt werden.Die Löcher der Lochrasterfläche sind im RM2,54 das bedeutet im 2,54mm Raster angeordnet.Um Kabel mit den auf dem Board verbauten Komponenten zu verbinden,können bei Bedarf die beiliegenden Schraubklemmen in die dafür vorgesehenen Bohrungeneingelötet werden (ober- bzw. unterhalb der X1-X10 Beschriftung am Leiterkartenrad).Die beschrifteten Kontakte X1-X10 sind dann mit den danebenliegenden Schraubklemm-Kontakten verbunden.Die Größe des Boards erlaubt die Montage in einem Hutschienengehäuse 350oder Hutschienengehäuse 350 flat (als Zubehör erhältlich). Technische Daten  Abmessungen:82mm x 29,2mm  Leiterkartendicke:1,6mm  Leiterkartenfarbe:Schwarz  Kupferdicke:35um  Material:FR-4  Rastermaß:RM 2,54 (2,54mm)  Lochdurchmesser:1mm  Ausführung:Punktraster, zweiseitig, durchkontaktiert und bleifrei Produkt DownloadsDIY-Board 350Bedienungsanleitung DIY-Board 350User Manual

 DMX-Relais/Analog 1Das DMX-Relais/Analog 1 ist für Schaltaufgaben verschiedensterArt ausgelegt und bietet zusätzlich einen analogen Steuerausgang.Potentialfreier SchaltausgangEs steht 1 potentialfreier Schaltausgang (Schließer / NO)mit bis zu 8A Schaltleistung zur Verfügung.Schaltkontakt für Gleich- und WechselspannungDer Schaltkontakt ist sowohl für das Schalten vonGleichspannung oder Wechselspannung geeignet.Analoger SteuerausgangEin analoger Steuerausgang mit 0-10V oder 1-10V steht zurAnsteuerung von Geräten mit Analogeingang zur Verfügung.Für Spannungen von 12V bis zu 24VDas DMX-Relais/Analog Interface 1 arbeitet mit Versorgungsspannungenvon 12V bis zu 24V Gleichspannung.DMX FAIL-FunktionEine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX-Signalden aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen.RDM UnterstützungDas DMX-Relais/Analog Interface 1 erlaubt die Konfiguration per RDM über DMX.Verschiedene BetriebsartenDas DMX-Relais/Analog Interface 1 bietet verschiedene Betriebsartendie eingestellt werden können:- Relais + Analog 8Bit 0-10V- Relais + Analog 8Bit 1-10V- Relais + Analog 10Bit 0-10V- Relais + Analog 10Bit 1-10V- Relais & Analog 8Bit 0-10V- Relais & Analog 8Bit 1-10V- Relais & Analog 10Bit 0-10V- Relais & Analog 10Bit 1-10VHutschienengehäuse verfügbarPassend für das DMX-Relais/Analog Interface 1 ist als Zubehör das Hutschienengehäuse 350 erhältlich. Technische Daten  Spannungsversorgung:12-24V DC 100mA@12V / 70mA@24V  Protokoll:DMX512 / RDM  DMX-Kanäle:1 oder 2 Kanäle  Ausgang:1x Schaltkontakt (Schließer / NO) max. 8A / 250V~ (165A@20ms Einschalt-Spitzenstrom) 1x Analogausgang 0-10V / 1-10V  DMX-FAIL:Hold / 0-100%  Anschlüsse:Schraubklemmen  Abmessungen:29,2mm x 82mm Produkt DownloadsDMX-Relais/Analog 1Bedienungsanleitung DMX-Relais/Analog 1User Manual

 SD-Player 8Der SD-Player 8 ist ein Stand-Alone DMX- oder LED-Pixel-Player.Einstellbarer AusgangDer Ausgang des SD-Player 8 ist zwischen DMX und verschiedenen LED Steuersignalen einstellbar.Somit lassen sich DMX-Geräte oder digitale LED-Pixel (z.B. Stripes oder Panels),bei denen die einzelnen LEDs einzeln angesteuert werden können, direkt vom SD-Player 8 ansteuern.Verschiedene LED-ProtokolleDer SD-Player 8 unterstützt viele verschiedene LED-Protokolle.Eine Auflistung der möglichen LED-Protokolle ist in den technischen Daten zu finden.Einstellbare FarbreihenfolgeDie RGB-Farbreihenfolge ist einstellbar, was einen flexiblen Einsatz ermöglicht.Auch das Ansteuern von RGBW Pixeln ist möglich. Des Weiteren kann eine SingleColor-Optiongewählt werden, bei der jeder Pixel nur einen Kanal belegt.Einstellbare PixelgruppeUnterstützt werden Pixelgruppen mit einstellbarer Länge. Jede Pixelgruppe verhält sich wieein einzelnes Pixel, dass über 3 DMX-Kanäle (RGB) bzw. 4 DMX-Kanäle (RGBW) angesteuert wird.RGB LED-AnzeigeDie LED-Betriebsanzeige am SD-Player 8 ist mit einer RGB-LED ausgeführt.IR-SensorÜber den eingebauten IR-Sensor ist die Bedienung des SD-Player 8 mittels IR-Fernsteuerung möglich.Die IR-Commands sind frei konfigurierbar.DMX-RemoteEin DMX-Signal kann zur Ansteuerung des SD-Player 8 verwendet werden.Somit lassen sich über mehrere DMX-Kanäle die Programme oder Cue-Listen auswählenund die Geschwindigkeits- und Helligkeitseinstellungen vornehmen.Externer und interner SchaltkontaktFür den externen und internen Schaltkontakt können Funktionen frei konfiguriert werden,wie zum Beispiel „Nächstes Programm“.Einfache KonfigurationEine benutzerfreundliche Konfiguration erfolgt über Konfigurationsdateien im Text-Format (TXT).Verschiedene DateiformateFür die Programme können verschiedene Dateiformate verwendet werden, PRG (DMX-Configurator), TP2 (Jinx) oder FSEQ.Programmierung durch SD-KarteDie Programmierung erfolgt ausschließlich über eine SD-Karte.Somit sind alle Einstellungen projektabhängig verfügbar.Firmware-Update-FunktionUm zukünftige Funktionen nutzen zu können bietet der SD-Player 8 eine Firmware-Update-Funktion.Hutschienengehäuse erhältlichPassend für den SD-Player 8 ist als Zubehör das Hutschienengehäuse 350 oder 350 flat erhältlich. Technische Daten  Spannungsversorgung:8-24V DC / ~50mA (externes Netzteil oder vom LED-Stripe)  Ausgang:Steuersignal für digitale LEDs oder DMX-Signal mit 512 Kanälen  Unterstützte LEDs:APA-101, APA-102, APA-104 DycoLED PB3, DycoLED PC5 INK1002, INK1003 LC8808, LC8808B, LC8823 LPD1101, LPD6803, LPD8803, LPD8806 LPD1886 8Bit, LPD1886 12Bit (8Bit controlled) SK6812 RGB, SK6812 RGBW, SK6822, SK9822 SM16703 TM1804, TM1812, TM1814 (RGBW), TM1829, TM1934 UCS1903, UCS1912, UCS2903, UCS2912 UCS9812 (8Bit control), UCS9812 (16Bit control) WS2801, WS2811, WS2812, WS2812B, WS2813 WS2815, WS2818, WS2821  Farbreihenfolge:RGB, RBG, GRB, GBR, BRG, BGR SingleColor weiß, rot, grün, blau RGBW  Pixelgruppen:einstellbar, 1 – 127 Pixel / Alle  Eingänge:Digitaler LongDistance-Steuereingang mit DMX-Funktionalität IR-Sensor  Anschluss:Schraubklemmen  Programmspeicher:MicroSD-Karte bis zu 16GB (Zubehör)  Programmanzahl:max. 999 Programme oder Cue-Listen  Dateiformat:TXT Konfiguration PRG Programme mit DMX-Configurator TP2 Programme mit Jinx (TPM2/TPM2NET) FSEQ Programme (V1/UNCOMPRESSED)  Bedienung:Taster und RGB-LED-Anzeige am Gerät IR-Fernbedienung (Zubehör)  Weitere Funktionen:RGB-Filter Frei konfigurierbare IR-Commands Konfigurierbare Maximalgeschwindigkeit Firmware-Update-Funktion  Abmessung:29,2mm x 82mm Produkt DownloadsSD-Player 8Bedienungsanleitung SD-Player 8User Manual SD-Player 8Firmware SD-Player 8Beispielkonfiguration Software & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual

 DMX-Player XSDer DMX-Player XS ist ein DMX StandAlone Gerät für die Wiedergabe einer hinterlegten Lichtscene undkann auch als DMX-Ausgabegerät arbeiten. Die im DMX-Configurator erstellte Scene wird per RS232 auf das Gerät geladen.Ohne Computer wird die hinterlegte Scene dann wiedergegeben.Ein Einsatz im Live-Betrieb mit angeschlossenen PC oder anderer Steuerung (z.B. SPS) ist ebenso möglich.Durch die einfache Bedienung ist der Einsatz in Dekorations- und Präsentationsbereichen möglich. Technische Daten  Spannungsversorgung:7-12V DC / 50mA  PC-Anschluß:RS 232 !!! USB-RS232-Adapter empfehlen wir einen FTDI-Chipsatz !!!  DMX Ausgang:512 Kanäle  Programmspeicher:8 kByte für eine Lichtscene 5 poliger Schraubanschluss  Abmessung:29,2 x 82 mm Produkt DownloadsDMX-Player XSBedienungsanleitung DMX-Player XSUser Manual Software & ToolsDMX-Configurator V2Windows 32 & 64bit DMX-Configurator V2Bedienungsanleitung DMX-Configurator V2User Manual DMX4ALL CommandsDMX4ALL Commands for Third-Party Developers
