Produktinformationen "DMX/RDM-Sensor 4"

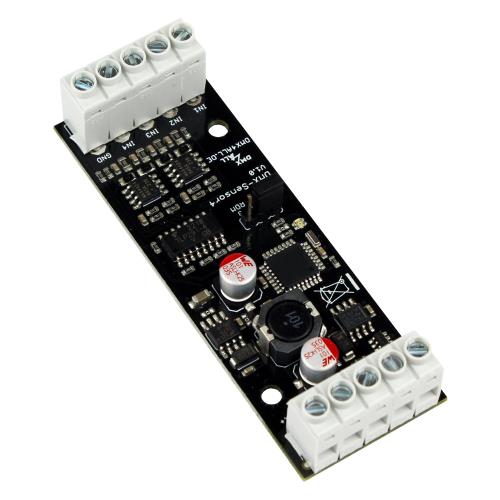

DMX/RDM-Sensor 4

Der DMX/RDM-Sensor 4 ist ein Wandler mit 4 Signal-Eingängen und kann sowohl als DMX-Ausgabegerät / DMX-Quelle oder als RDM-Gerät eingesetzt werden.

Verschiedene Betriebsarten
Der DMX/RDM-Sensor 4 kann als DMX-Ausgabegerät (Eingänge auf DMX-Kanäle) oder RDM-Gerät (Eingänge auf Sensor-Werte) betrieben werden.

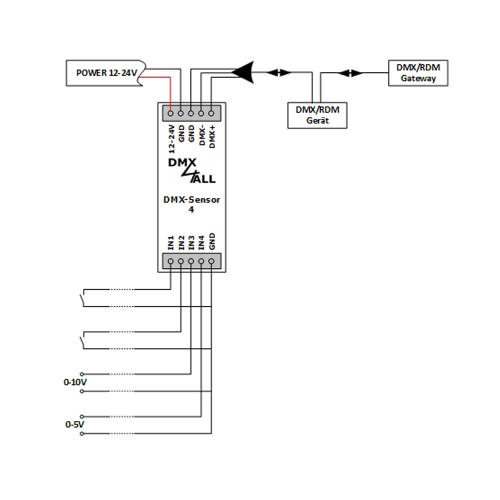

Vier Analog- oder Digitaleingänge
Jeder der 4 Eingänge kann unabhängig als Analogeingang (0-5V oder 0-10V) oder als Digitaleingang (Active Low oder Active High) konfiguriert werden.

RDM Unterstützung
Der DMX/RDM-Sensor 4 erlaubt die Konfiguration per RDM über DMX.

Sensor-Werte
Über den RDM-Parameter SENSOR_VALUE können für jeden der 4 Eingänge die Sensor-Werte abgefragt werden.

Einstellbare Average-Filter
Durch den für jeden Eingang einstellbaren Average-Filter lässt sich ein Mittelwert bilden, der Schwankungen am Eingangssignal ausgleicht.

Einstellbare Steigungskorrektur
Durch die für jeden Eingang einstellbare Steigungskorrektur lässt sich die Ausgabekennlinie anpassen.

Einstellbare DMX-Adressen
Durch die für jeden Eingang einstellbaren DMX-Adressen lässt sich das Eingangssignal auf bis zu 8 beliebigen DMX-Kanälen ausgeben.

Einstellbare Device Label
Durch das für jeden Eingang einstellbare Device Label lässt sich jeder Sensor im RDM eindeutig benennen.

Verriegelbare Geräteeinstellungen
Die RDM-Parameter Lock Pin und Lock State erlauben oder untersagen das Ändern von gespeicherten RDM-Parametern, um unautorisierte Änderungen zu verhindern.

Kostenlose RDM-Software
Für die Einstellung der Parameter über RDM ist unsere kostenlose Software RDM-Configurator als Download auf unserer Webseite www.dmx4all.de verfügbar.

Hutschienengehäuse verfügbar
Passend für das DMX/RDM-Sensor 4 ist als Zubehör das Hutschienengehäuse 350 oder das Hutschienengehäuse 350 flat erhältlich.

Technische Daten


Spannungsversorgung:	12-24V DC
	(150mA@12V / 100mA@24V)

Protokoll:	DMX512
	RDM

Betriebsarten:	DMX (Eingänge auf DMX-Kanäle)
	RDM (Eingänge auf RDM Sensor-Werte)

Eingänge:	4 Analoge (0-10V) oder Digitale Eingänge

Anschlüsse:	Schraubklemmen

Abmessungen:	29,2mm x 82mm

Produkt Downloads

DMX/RDM-Sensor 4
Bedienungsanleitung
DMX/RDM-Sensor 4
User Manual
