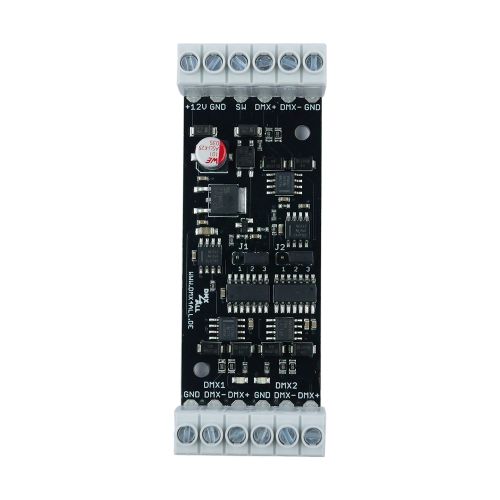

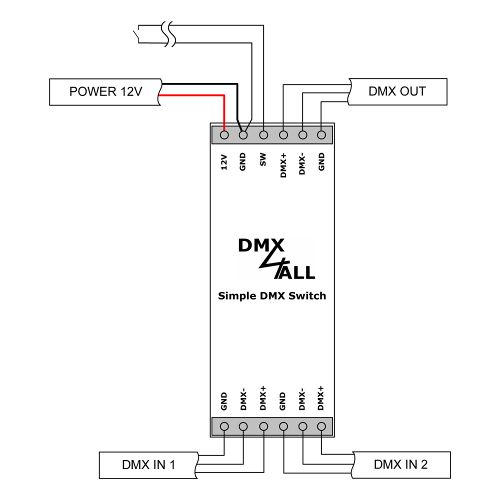

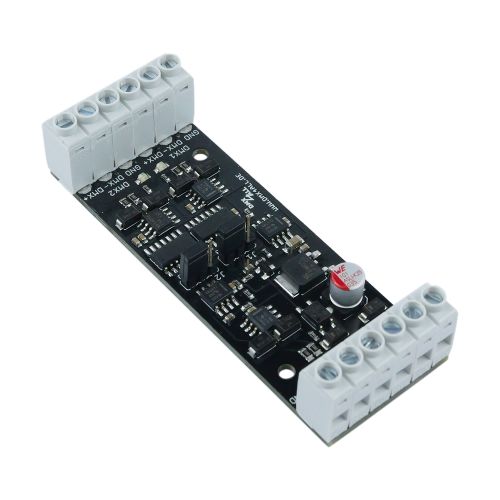

Simple DMX Switch (Trainee project)

 LED-Würfel (Azubi-Projekt)Der Würfel mit der verflixten 7 ist kein normaler Würfel!Denn die 7 ist ein unmögliches Würfelergebnis mit einem herkömmlichen Würfel.Mit diesem elektronischen Würfel können zufällig Zahlen zwischen 1 und 7 gewürfelt werden. Auch die verflixte 7.Der Würfel verfügt über einen Taster, 7 LEDs und einem Batterieclip.Die 7 LEDs stellen dabei die Würfeloberfläche dar. Die LEDs sind als Augenzahl eines Würfels angeordnet.Die zufällig gewürfelte Zahl wird über die LEDs dargestellt.Ein 9V Block wird zur Spannungsversorgung des Würfels verwendet. Dieser wird an den Batterieclip angeschlossen.Der Würfel mit der verflixten 7 verfügt zudem über einen Ruhemodus.Der Ruhemodus schaltet die LEDs aus, dadurch verlängert sich die Lebensdauer der Batterie.Azubi Projekt Der Würfel mit der verflixten 7 ist ein Azubi Projekt und im Rahmen derAusbildung zum Elektroniker für Geräte und Systeme entstanden.Der Würfel mit der verflixten 7 ist auch als Bausatz für Ausbildungs- und Schulungszweckeerhältlich. Bitte sprechen sie uns an. Technische Daten  Spannungsversorgung:9V Block (nicht im Lieferumfang erhalten)  Eingabe:Taster  LED:ca. 60mA (ca. 10mA Ruhemodus)  Abmessungen:50mm x 50mm Produkt DownloadsLED-Würfel (Azubi-Projekt)Bedienungsanleitung

 RGB(W)2DMX Controller (Azubi-Projekt)Der RGB(W)2DMX Controller wurde als nützliches Tool für die einfache Konfiguration vonRGB(W)-Einstellungen konzipiert. Der RGB(W)2DMX ist mit jedem DMX fähigen Gerät (Dimmer)kompatibel und kann über den DMX-Anschluss mit dem verwendeten Gerät (Dimmer) verbunden werden.Alle Einstellungen werden am RGB(W)2DMX über den Drehregler mit integriertem Taster unddem DIP-Schalter vorgenommen, ohne dass ein PC notwendig ist.Der aktuelle Status und die Farbeinstellungen werden über die integrierte RGB-LEDin einem transparenten Drehregler live angezeigt und live ausgegeben.Unterschiedliche Farben aus RGB (Mischfarben) können per DMX so mit wenigen Handgriffenerzeugt werden. Mittels Drehen und Drücken können auf einfachem Weg die Farbauswahl unddie Farbintensität der einzelnen Farb-Kanäle (RGB oder RGBW) individuell reguliert werden.Darüber hinaus verfügt der RGB(W)2DMX über einen DIP-Schalter. Dieser bietet Einstellmöglichkeitenfür die Farbauswahl (RGB oder RGBW) und die Repeat-Funktion.Über die Blackout-Funktion können alle Werte mit einem Knopfdruck auf 0 gesetzt werden.Die Memory-Funktion stellt zuvor gesetzte Werte nach dem Ausschalten oderim Falle eines Spannungsausfalls automatisch wieder her.Zur Vermeidung unbeabsichtigter Einstellungen wurde eine automatische Drehschutzfunktion vorgesehen. Technische Daten  Spannungsversorgung:12V DC / 70mA  Eingabe:Drehregler mit integriertem Taster DIP-Schalter  Protokoll:DMX512  Anschlüsse:Schraubklemmen  Abmessungen:55mm x 30mm Produkt DownloadsRGB(W)2DMX ControllerBedienungsanleitung

 MEANWELL GST60A12-P1J (12V/5A/60W)- Desktop Power Supply- Universal input- Protected against short circuit, overload, overvoltage- Insulation class I- Low idle power- Energy efficiency level VI (DOE)- Manufacturer: MEANWELL- Manufacturer description: GST60A12-P1J Specifications  Input voltage range:90...264V AC (47...63Hz) 135...370V DC  Inrush, max.:65A  Idle power, max.:0,075W  Operating temperature range:-30...+70°C  Cable length :1m  Input connector:C14 (EN60320-1)  Output connector:2,1x5,5mm  Weight:305g Desktop Switching Power Supply 12V/60W (5A)GST60ADatasheet

 MEANWELL HDR-15-12 (12V/1,25A/15W)- Small, staircase rail power supply, compact design, fanless design- Suitable for mounting on DIN standard mounting rails TS35/7 or TS35/15- Enclosed case, Touch-guard screw terminals - Universal input - Overload protection, current limiting, auto recovery - Protections: short circuit/over load/over voltage - Power-on LED display - Low no load power consumption - Manufactor: MEANWELL - Manufactor order code: HDR-15-12 Note:These power supplies are considered as a component that has to be installed in a final equipment. Specifications  Input Type:1-Phase / Single PhaseInput Voltage Range:85VAC to 264VAC | 120VDC to 370VDCFrequency Range:47~63HzOutput Voltage:12VDCOutput Current:0...1,25AOutput Power:15WOpen Frame/Enclosed:EnclosedIsolation Voltage:3kVrmsInrush Current max.:45ARated Output Power:110...145%Operating Temperature Range:-30°C to +70°CUnit Weight:78gLength/Width/Height:54.5mm/17.5mm/90mm Product DownloadsHDR-15Datasheet

 MEANWELL RS-25-12 (12V/2,1A/25W)- Enclosed case, screw terminals- Universal input- Overload protection, current limiting, auto recovery- Protections: short circuit/over load/over voltage- Long life 105°C electrolytic capacitors- Manufactor: MEANWELL- Manufactor order code: RS-25-12Note:These power supplies are considered as a component that has to be installed in a final equipment. Specifications  Output voltage:12V  Output current, max:2,1A (0...2,1A)  Input voltage:88...264V AC (47...63Hz) 125...373V DC  Input Inrush Current, max.:30A  Over Current Protection:110...180%  Operating Temperature:-20...+70°C  Weight:200g Produkt DownloadsRS-25Datasheet

 Stecker-Schaltnetzteil 12V 0,63A- Plug-in switching power supply with europlug- Universal input- Protections: short circuit/over load- Insulation Class II- Low no load power consumption- Meets DOE VI- Manufactor: HN-Power- Product name: HNP06-120L6 Specifications  Output voltage:12V  Output current, max:0,63A (0...0,63A)  Input Voltage:90...264V AC (47...63Hz)  Input Inrush Current, Max.:30A  No Load Power Consumption, Max.:0,075W  Operating Temperature:-10...+40°C  Cable Length:1,5m  Output Plug:2,1x5,5mm Produkt DownloadsHNP06-120L6Datasheet
